Как смоделировать балку с гофрированной стенкой в программе RFEM 6?

Как смоделировать балку с гофрированной стенкой в программе RFEM 6?


Ответ:

Балки с гофрированной стенкой позволяют дополнительно оптимизировать стальные конструкции. Их часто используют для уменьшения собственного веса основных несущих элементов и предотвращения потери устойчивости стенок из-за гофрирования.

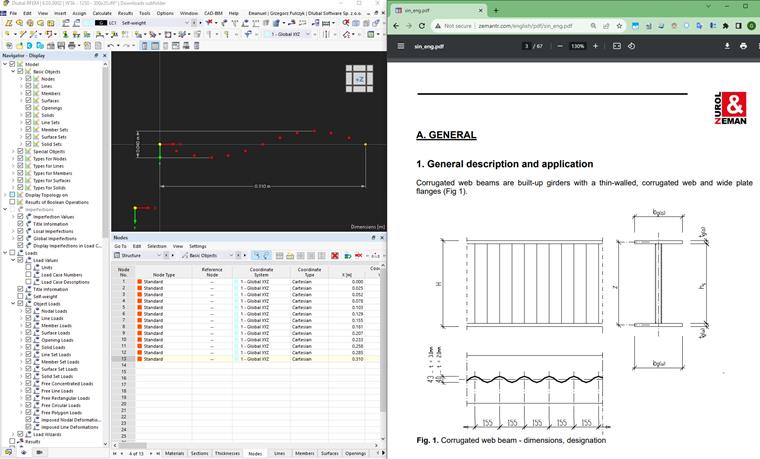

В нашем примере будет использована балка WTA - 1250 - 300x20 из каталога Zeman.

Создание модели данной балки лучше всего начать с моделирования синусоиды, которая будет использоваться для изменения стенки. Это состоит из шагов, показанных ниже и на прикрепленных изображениях.

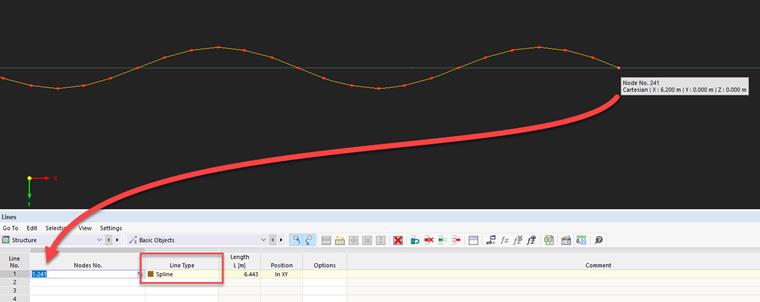

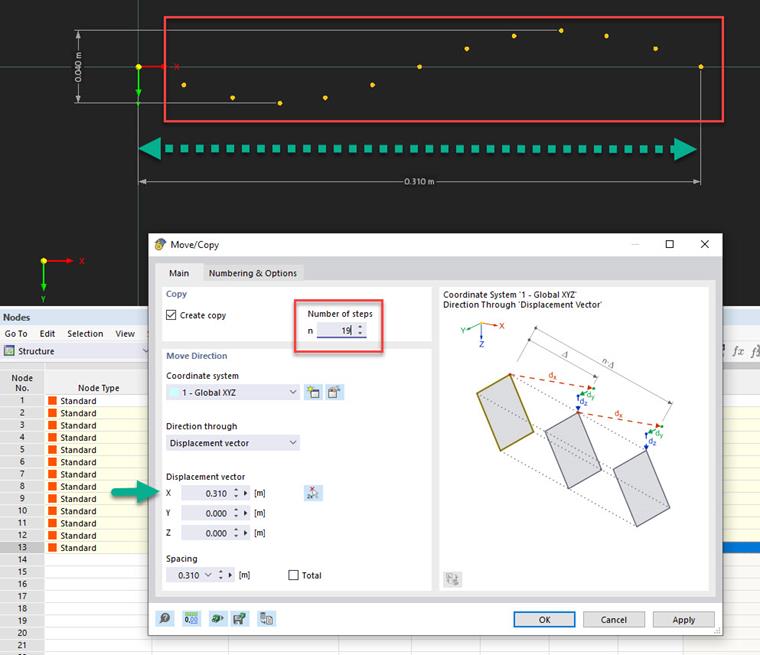

  • Создайте узлы, представляющие функцию синуса
  • Скопируйте узлы на нужную длину балки
  • В таблице линий RFEM вручную создайте кривую от первого до последнего узла

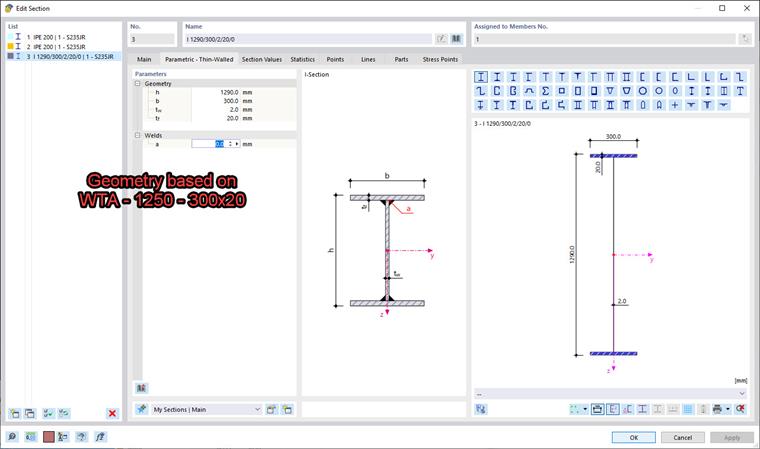

После этих шагов рекомендуем создать параметрическое сечение с размерами гофрированной балки. Стержни, использующие это сечение, могут быть позже преобразованы в поверхности.

  • Создайте параметрическое сечение с геометрией на основе требуемой балки
  • Создать поверхности из стержней

С помощью этого блока поверхностей рекомендуется скопировать синусоидальную кривую в положение верхнего и нижнего края поверхности, представляющей стенку.

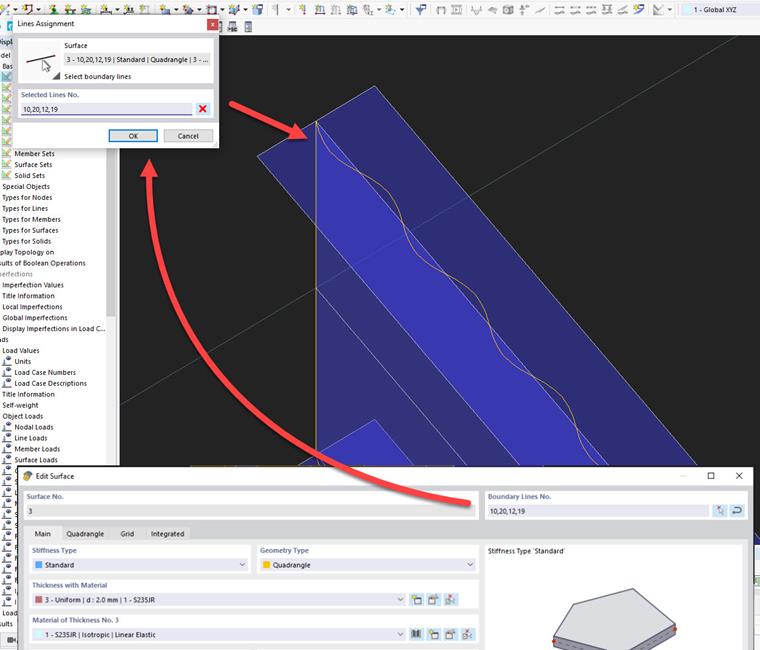

Затем необходимо изменить тип геометрии поверхности стенки на «Четырёхугольник» и перезадать граничные линии этого элемента.

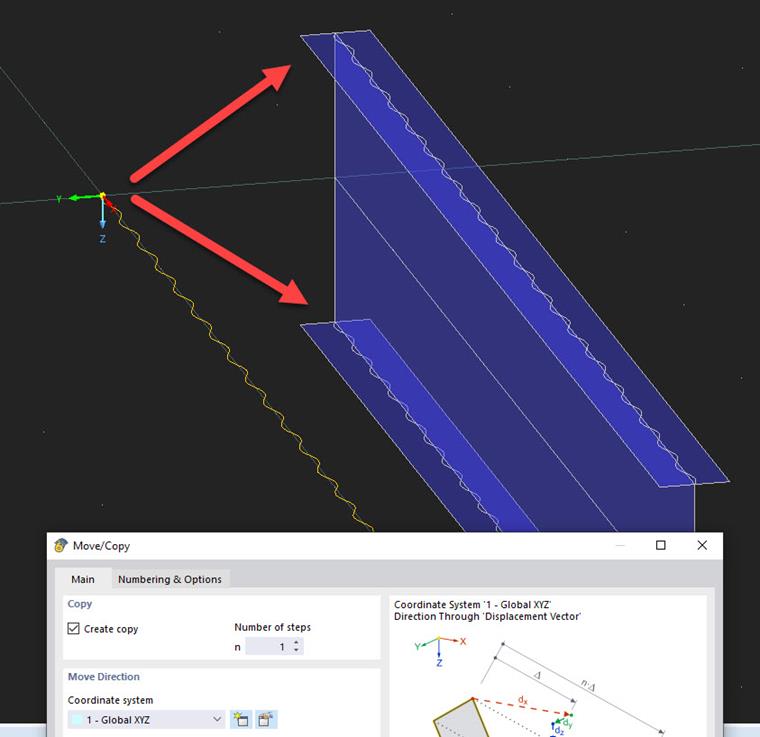

  • Скопируйте синусоид в верхнюю и нижнюю часть стенки

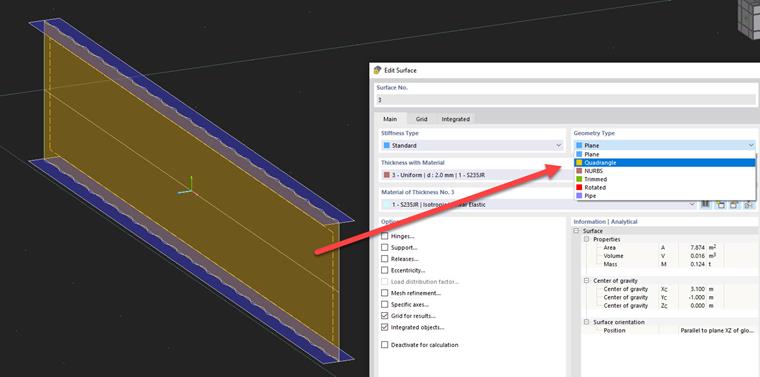

  • Измените тип геометрии стенки на Четырёхугольник
  • Исключите прямые линии из поверхности стенки и добавьте синусоидные линии

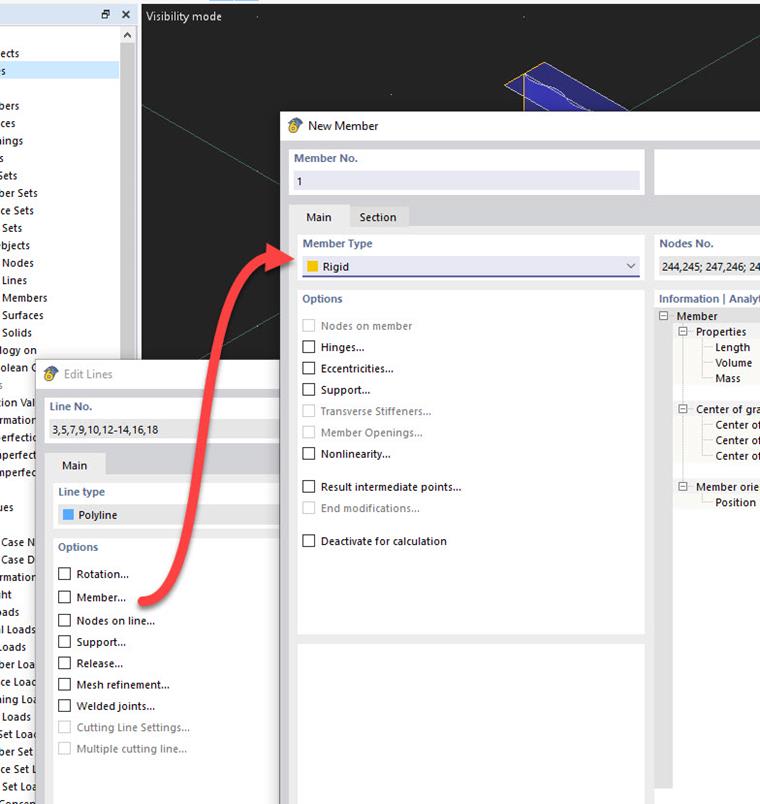

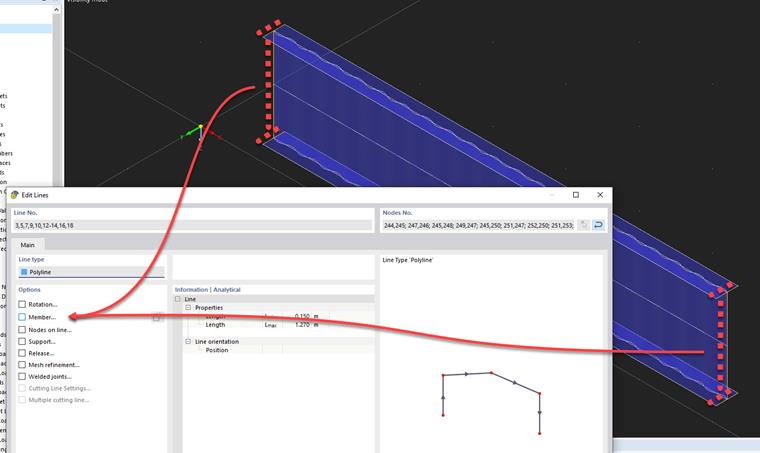

После подготовки геометрии необходимо сосредоточиться на доработке модели для расчёта. Выберите начальную и конечную линии стержня и создайте стержень с типом «Жясткий». После этого можно задать узловые опоры на балке и нагрузки в модели. Чтобы проверить результирующие внутренние силы стержня, рекомендуется задать результирующую балку на главной осевой линии. Завершение всех этих шагов позволяет нам начать расчёт балки.

  • Задайте жёсткие стержни на внешних линиях поверхностей
  • Добавьте узловые опоры
  • Добавить нагрузки - для непрерывной нагрузки используйте нагрузки на линии, а не нагрузки на стержни

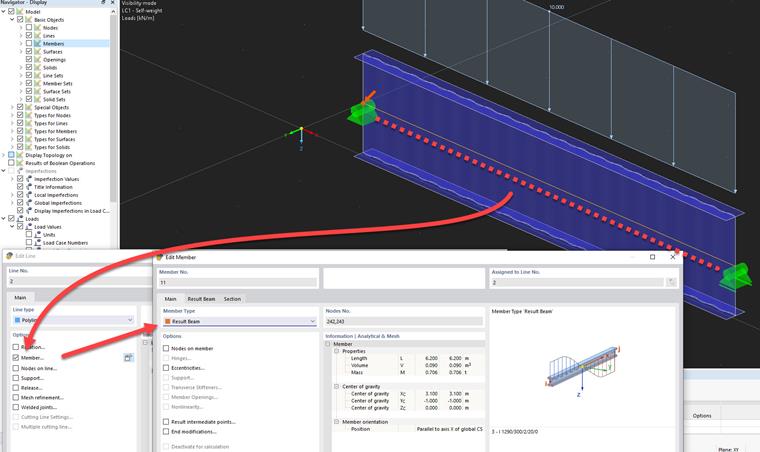

  • Задайте результирующую балку на осевой линии

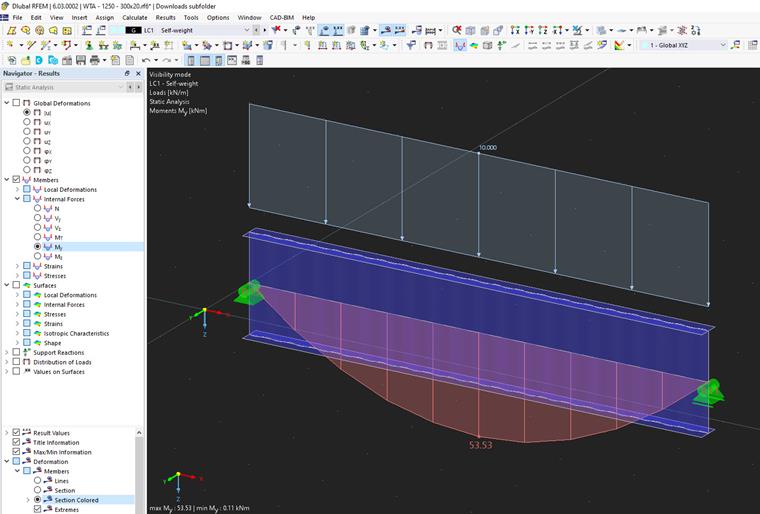

  • Выполните расчёт

Не забудьте задать надлежащие настройки сетки с соответствующей требуемой длиной конечных элементов, а также применить уплотнение сетки линий на синусоидных линиях.
