Jak mohu v programu RFEM 6 modelovat nosník s tvarovanou stojinou?

Nosníky s tvarovanou stojinou umožňují další optimalizaci ocelových konstrukcí. Často se používají ke snížení vlastní tíhy hlavních nosných prvků a k zamezení porušení stojiny boulením díky jejímu zvlnění.

Tento příklad vychází z nosníku WTA - 1250 - 300x20 z katalogu firmy Zeman.

Pro vytvoření modelu tohoto nosníku je nejlepší začít s modelováním sinusového průběhu tvarování, které použijeme pro stojinu. Postupujte podle následujících kroků znázorněných na připojených obrázcích.

• Vytvořte uzly představující sinusovou funkci.

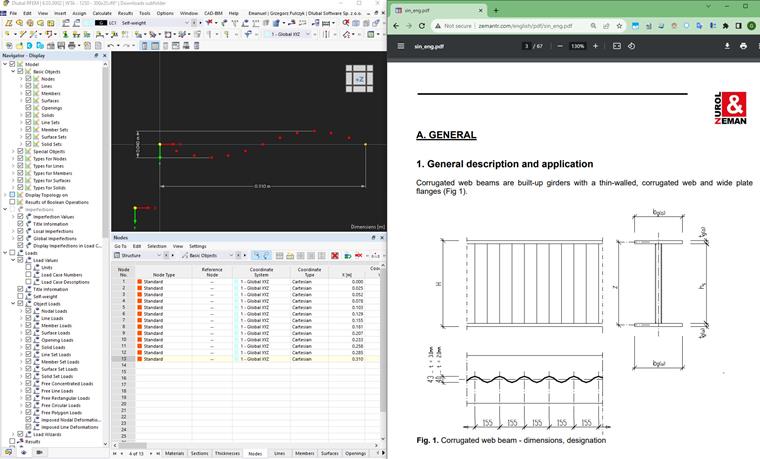

1 Uzly sinusové vlny

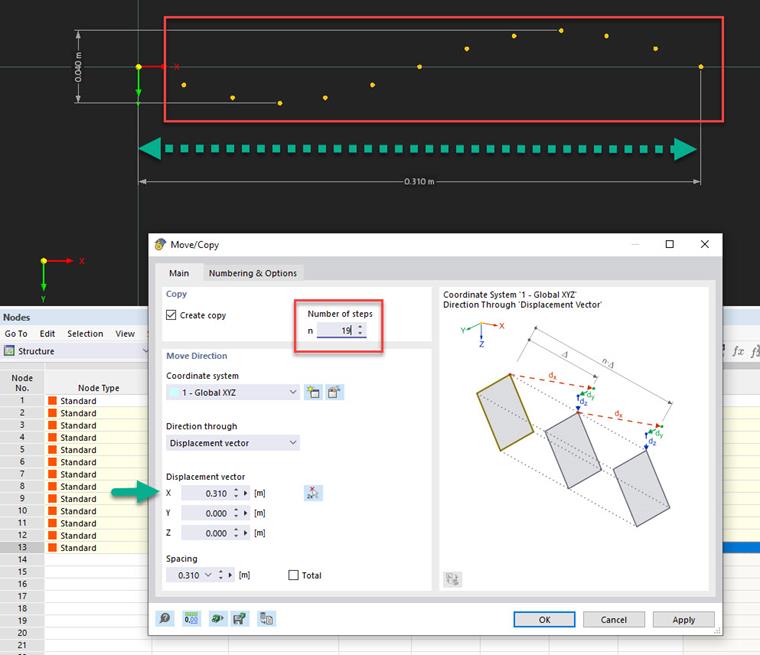

• Zkopírujte uzly na požadovanou délku nosníku.

2 Kopírování uzlů

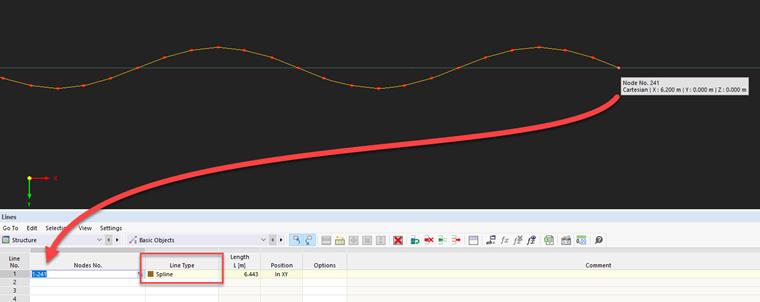

• V tabulce Linie programu RFEM ručně vytvořte spline od prvního do posledního uzlu.

3 Vytvoření sinusové spline křivky

Po těchto krocích doporučujeme vytvořit parametrický průřez s rozměry tvarovaného nosníku. Pruty s tímto průřezem můžete později transformovat na plochy.

• Vytvořte parametrický průřez s geometrií založenou na požadovaném nosníku.

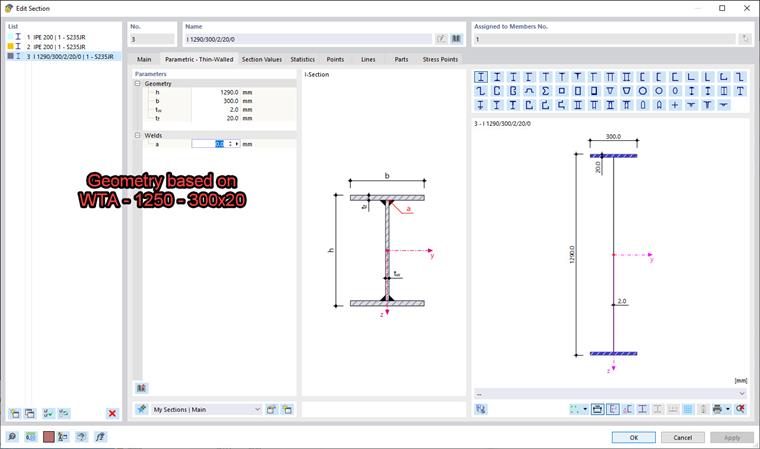

4 Definice průřezu nosníku

• Generujte plochy z prutů.

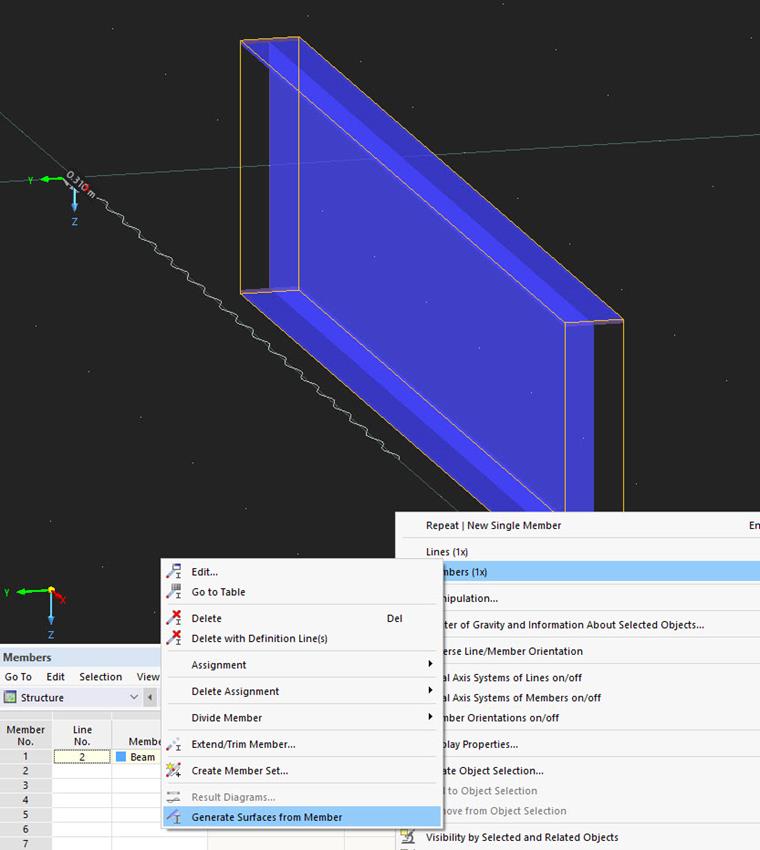

5 Generování ploch z prutu

U této sady ploch se doporučuje zkopírovat sinusový spline do polohy horního a dolního okraje plochy představující stojinu.

Následně je nutné změnit typ geometrie plochy stojiny na zobecnělý čtyřúhelník a znovu definovat hraniční linie tohoto prvku.

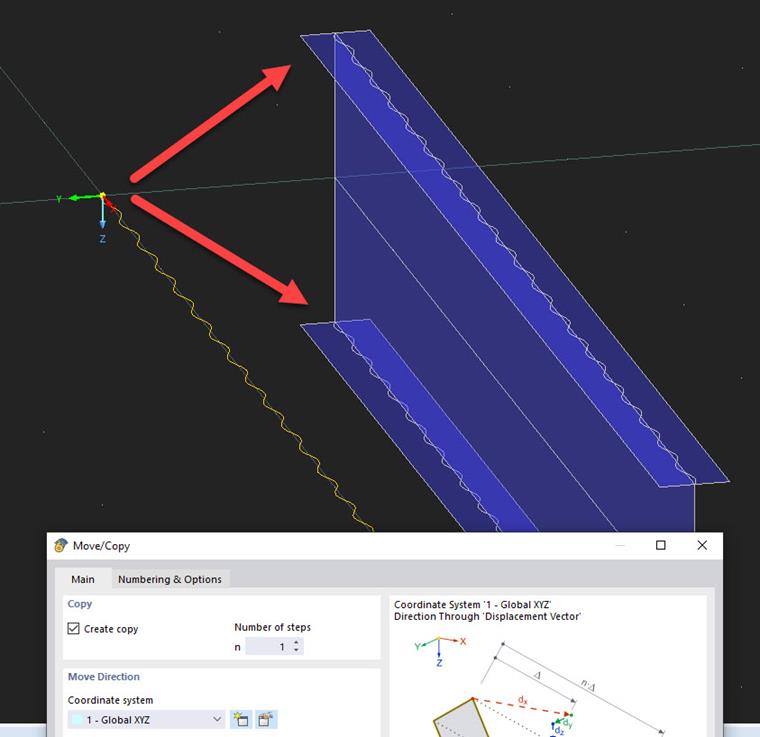

• Zkopírujte sinusový průběh do horní a dolní části stojiny.

6 Kopírování sinusové vlny na horní a dolní okraj plochy stojiny

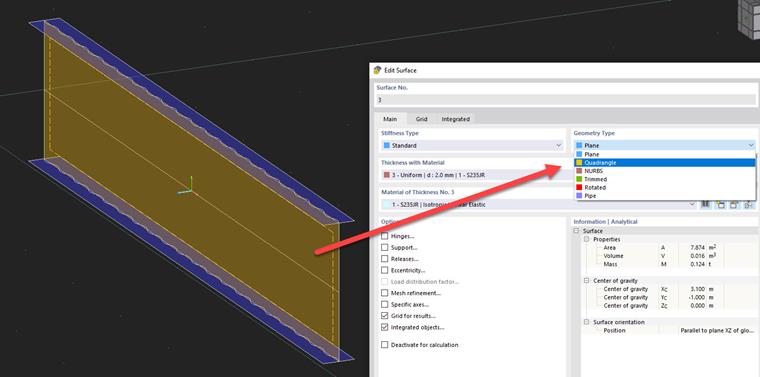

• Změňte typ geometrie stojiny na "Zobecnělý čtyřúhelník".

7 Změna typu geometrie plochy stojiny na čtyřúhelník

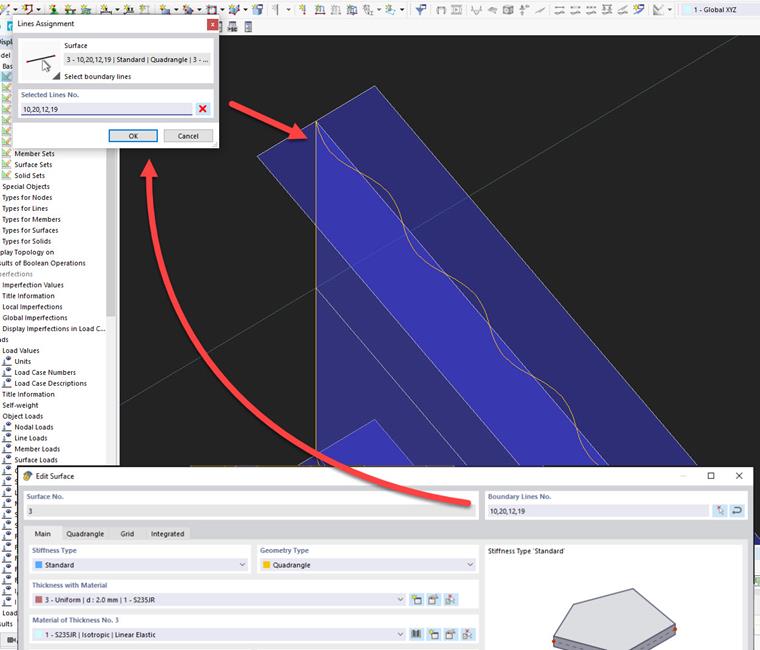

• Odstraňte přímé linie z plochy stojiny a přidejte sinusové.

8 Opětné přiřazení hraničních linií plochy stojiny

Po přípravě geometrie je třeba se zaměřit na dokončení modelu pro výpočet. Vyberte počáteční a koncovou linii prutu a vytvořte prut typu Tuhý.

9 Generování prutů na počátečních a koncových liniích ploch

Poté je možné definovat uzlové podpory na nosníku a zatížení v modelu. Pro kontrolu výsledných vnitřních sil na prutu se doporučuje zadat výsledkový prut v hlavní ose. Po dokončení všech těchto kroků můžete zahájit analýzu nosníku.

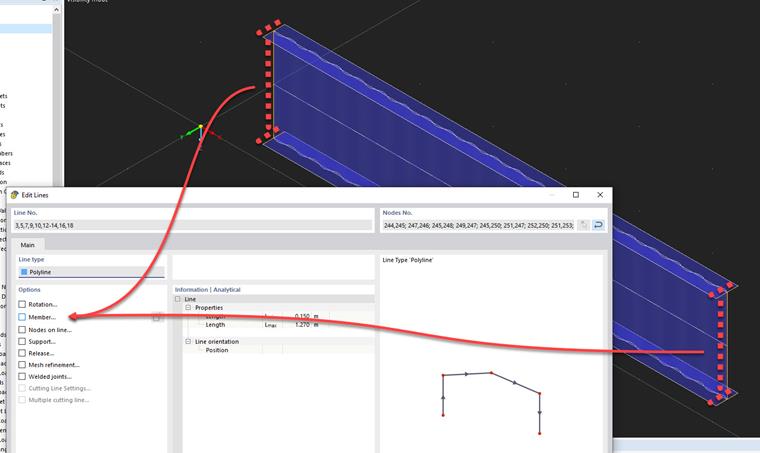

• Definujte tuhé pruty na vnějších liniích ploch.

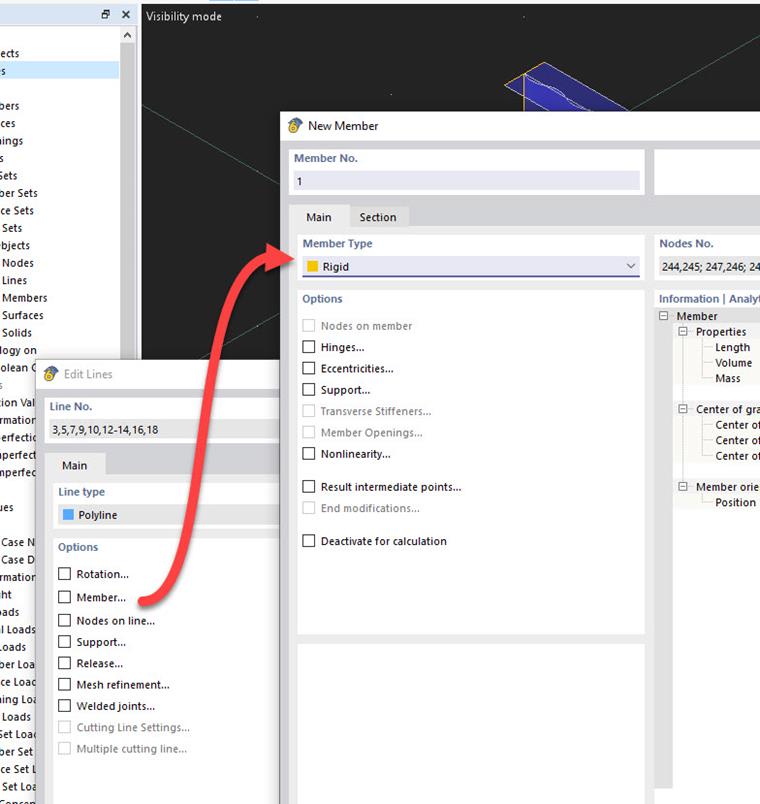

10 Vytvoření typu tuhého prutu na vybraných liniích

• Přidejte uzlové podpory.
• Přidejte zatížení – pro spojité zatížení použijte zatížení na linie, nikoli zatížení na pruty

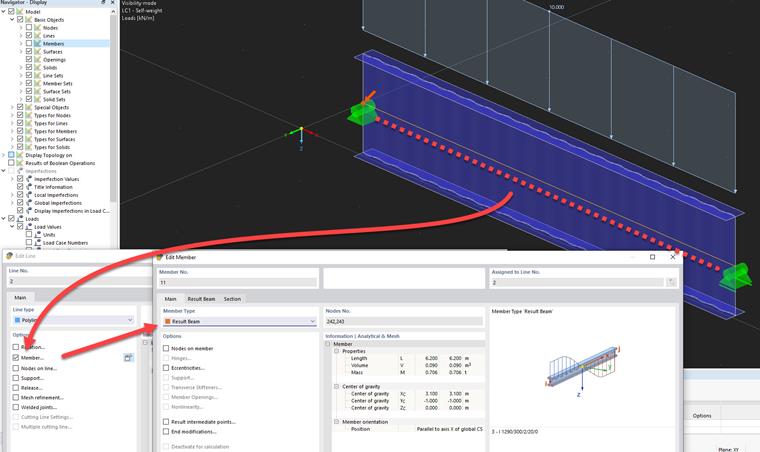

• Zadejte výsledkový prut v ose.

11 Vytvoření výsledkového prutu na střednici nosníku

• Proveďte analýzu.

• 3D prohlížeč
• 3D prohlížeč | Babylon
• Virtuální realita

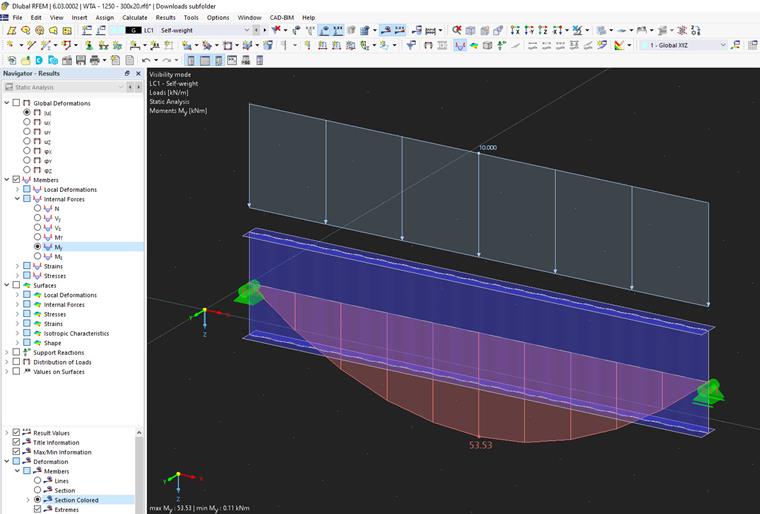

12 Provádění posouzení modelu

Nezapomeňte zadat správné nastavení sítě s odpovídající délkou konečných prvků a použít zahuštění sítě prvků na sinusových liniích.
