Como é que posso modelar uma viga de alma ondulada no RFEM 6?

Como é que posso modelar uma viga de alma ondulada no RFEM 6?


Resposta:

As vigas de alma ondulada permitem uma otimização ainda maior de estruturas de aço. São frequentemente utilizadas para reduzir o peso próprio dos elementos portantes principais e para prevenir a rotura por encurvadura das almas devido a ondulação.

Este exemplo será baseado em uma viga WTA – 1250 – 300x20 do catálogo Zeman.

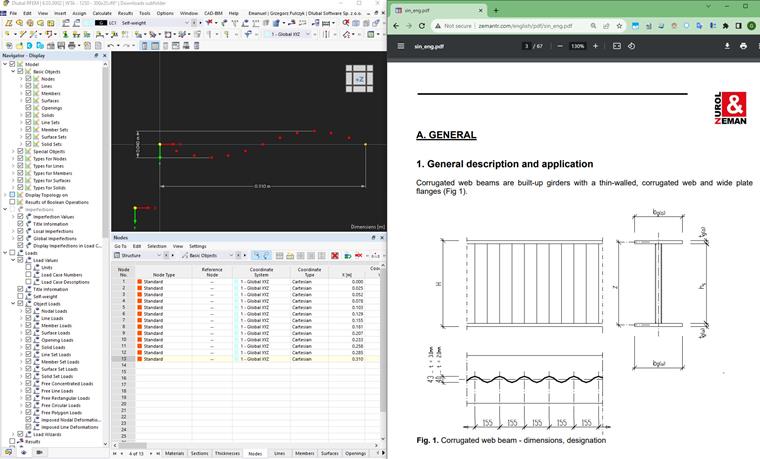

Para criar um modelo desta viga, é melhor começar por modelar uma onda senoidal que será utilizada para editar a alma. Isso inclui os passos apresentados abaixo e nas imagens anexadas.

  • Criar nós que representem a função seno

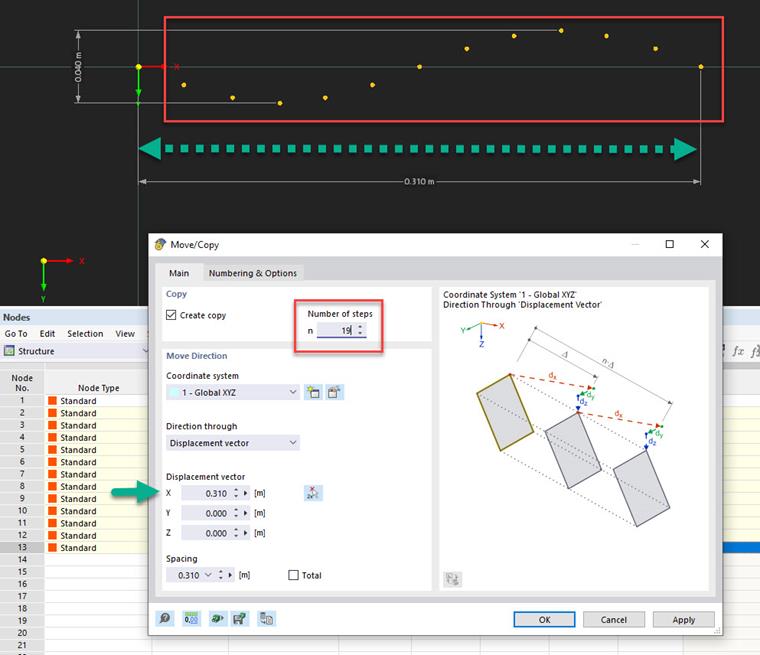

  • Copiar nós para o comprimento de viga pretendido

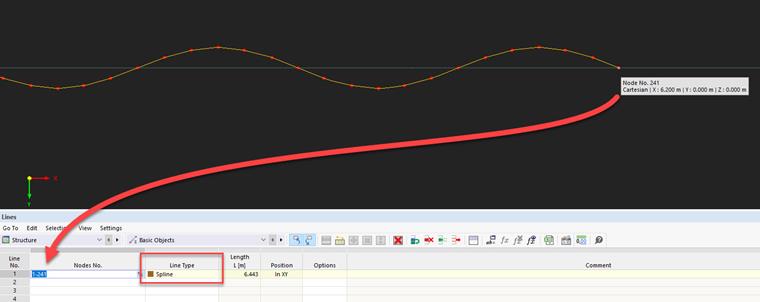

  • Na tabela de linhas do RFEM, criar manualmente uma spline do primeiro ao último nó

Após estes passos, é recomendável criar uma secção paramétrica com as dimensões da viga ondulada. As barras que utilizam esta secção podem posteriormente ser transformadas em superfícies.

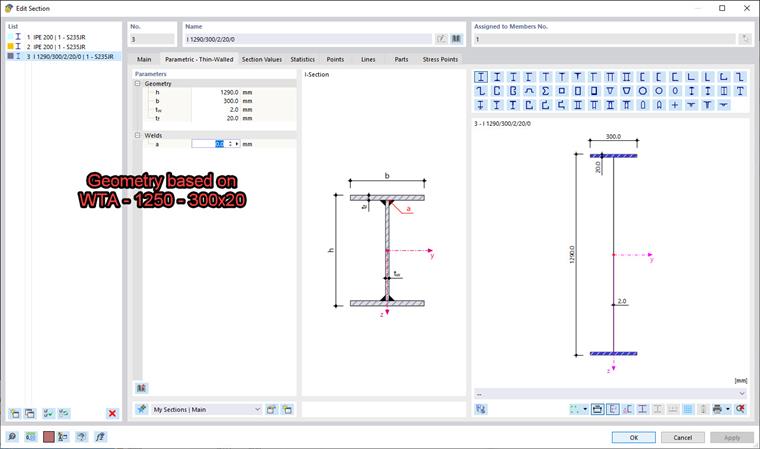

  • Criar secção paramétrica com geometria baseada na viga pretendida

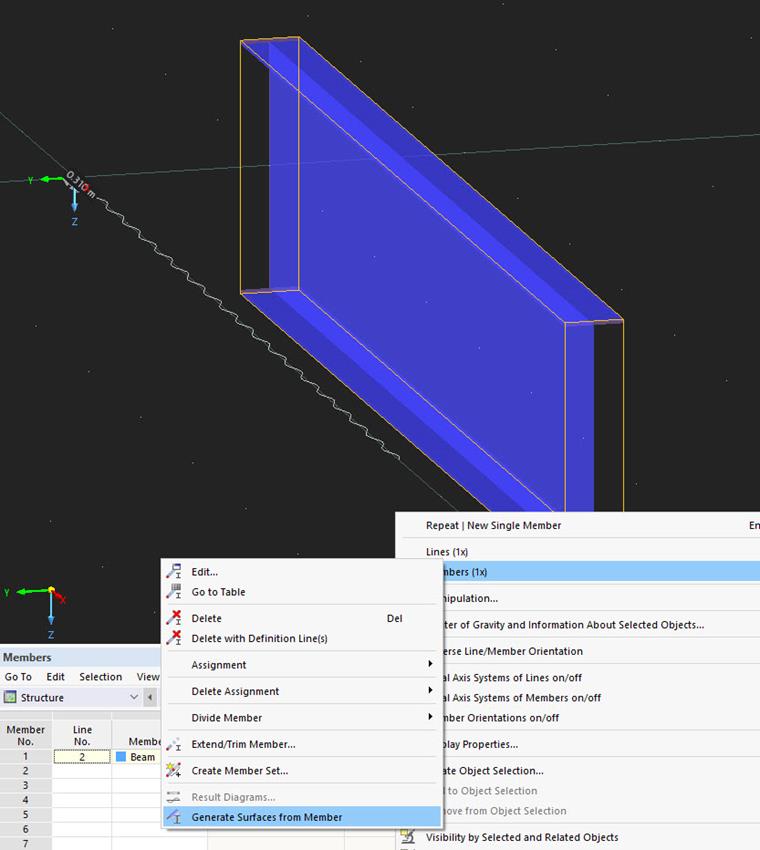

  • Gerar superfícies a partir de barras

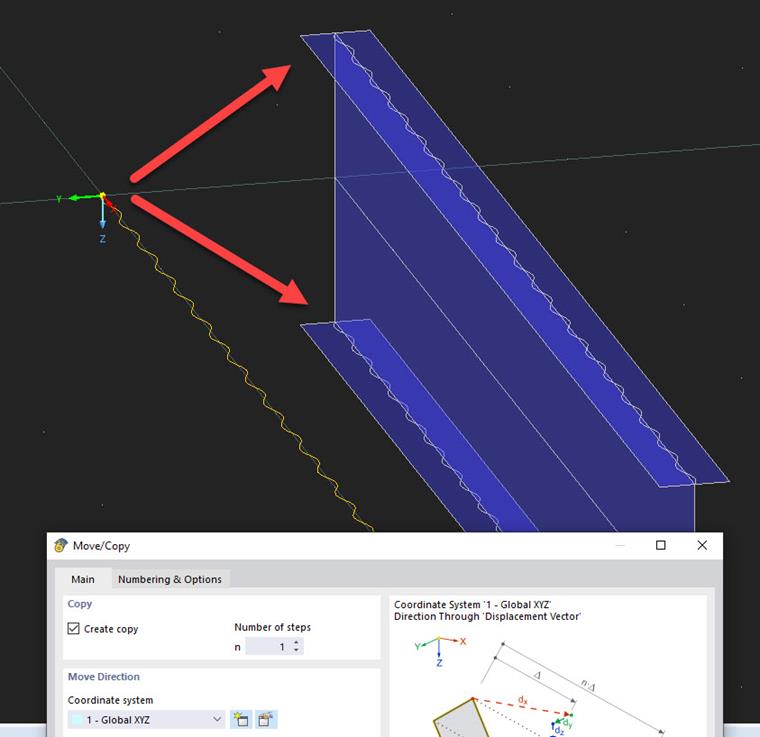

Com este conjunto de superfícies, é recomendado copiar a spline senoidal para a posição da borda superior e inferior da superfície que representa a alma.
Mais tarde, é necessário alterar o tipo de geometria da área da alma para "Quadrângulo" e redefinir as linhas de contorno deste elemento.

  • Copiar seno em cima e em baixo para a alma

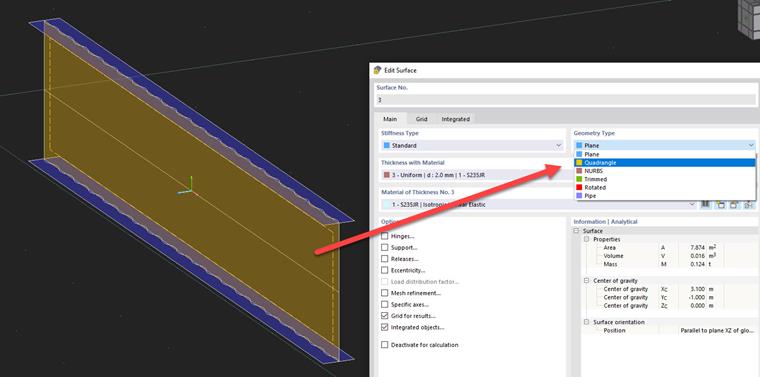

  • Alterar tipo de geometria da alma para "Quadrângulo"

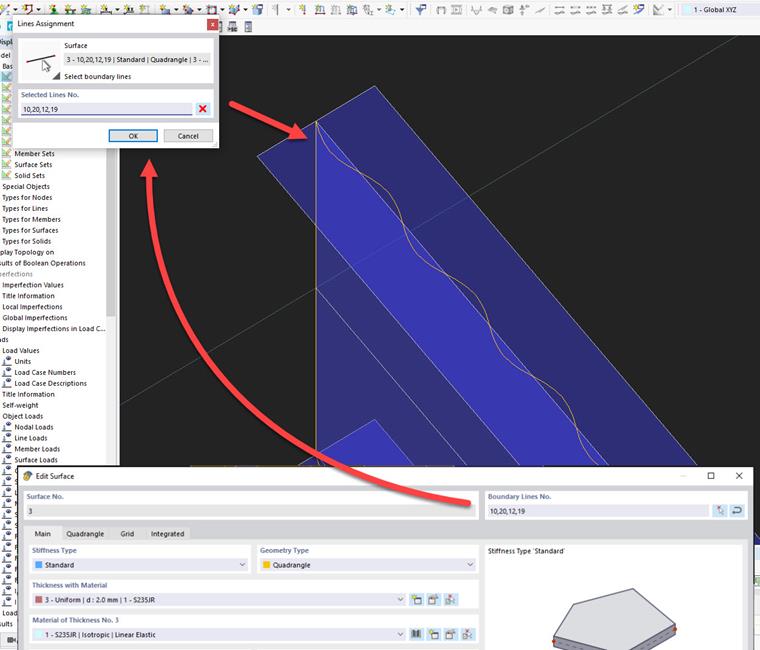

  • Excluir linhas retas da área da alma e adicionar linhas de seno

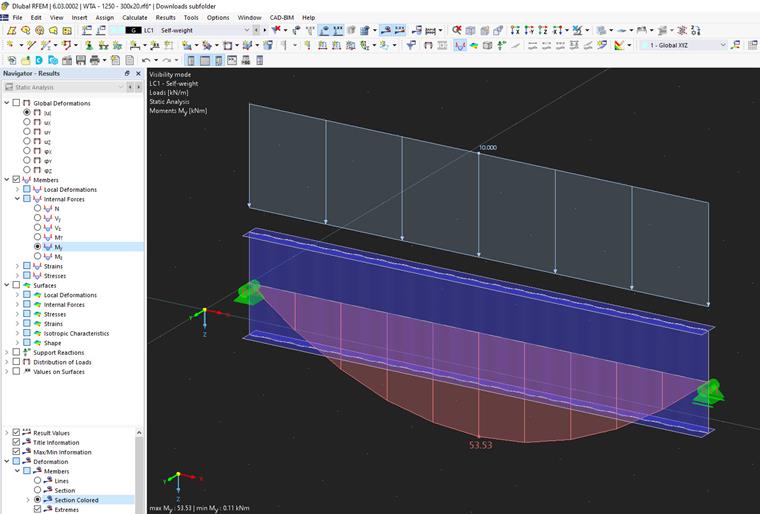

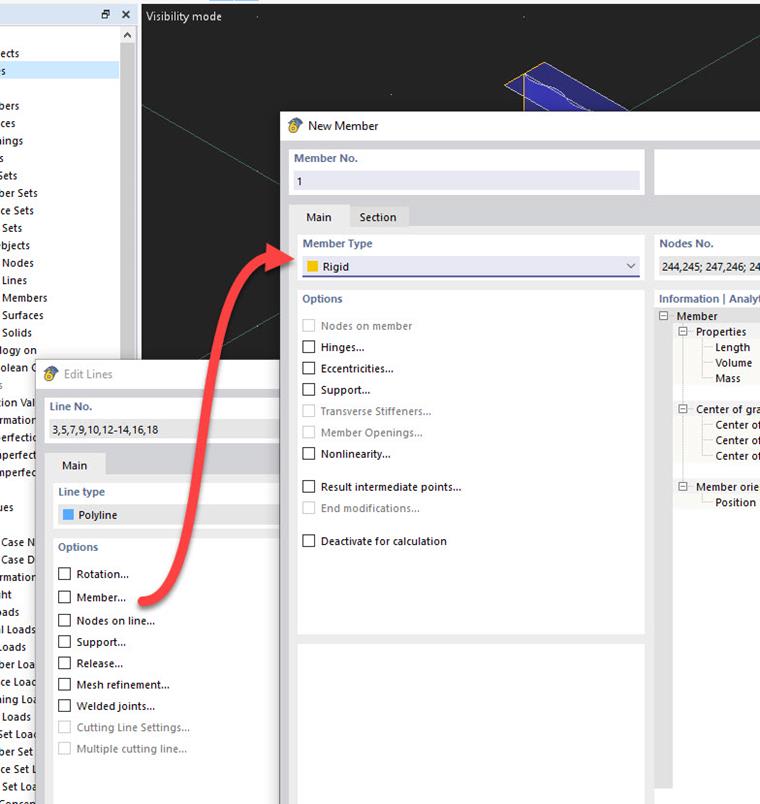

Após preparar a geometria, é necessário concentrar-se em terminar o modelo para o cálculo. Selecione as linhas inicial e final da barra e crie uma barra do tipo "Rígida". Depois disso, é possível definir apoios de nós na viga e cargas no modelo. Para verificar os esforços externos resultantes de uma barra, é recomendada a definição de uma viga resultante na linha central principal. A conclusão de todos estes passos permite-nos iniciar a análise da viga.

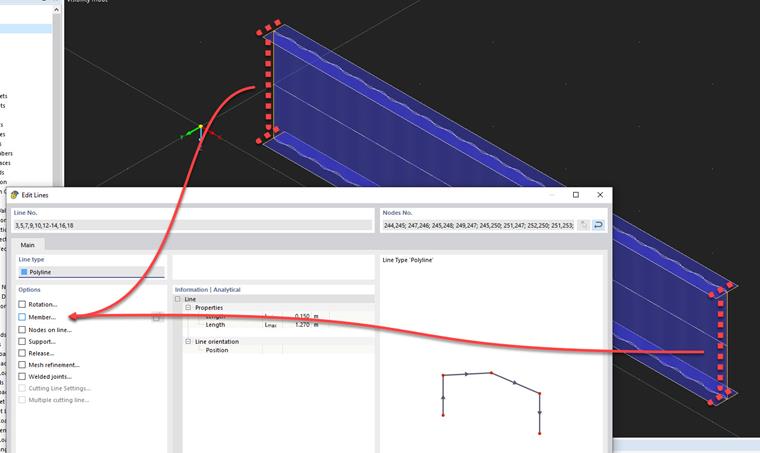

  • Definir barras rígidas em linhas externas de superfícies
  • Adicionar apoios de nó
  • Add loads – use line loads, not member loads for continuous loading

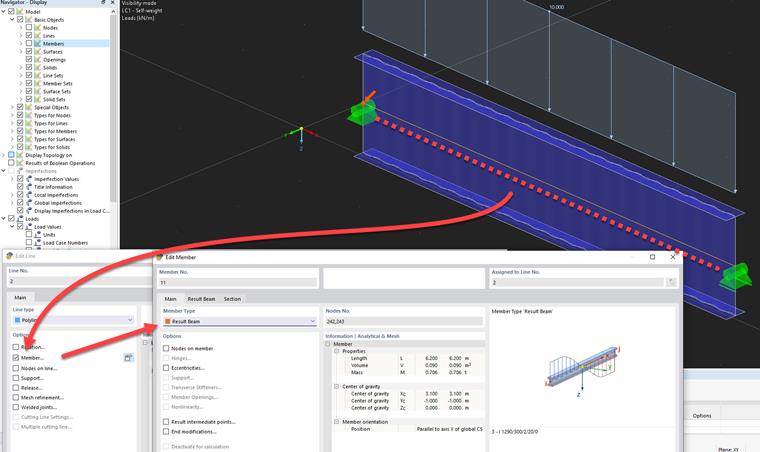

  • Definir uma barra resultante na linha central
  • Efetuar análise

Não se esqueça de definir configurações de malha adequadas com um comprimento alvo adequado dos elementos finitos e de utilizar um refinamento de malha de linhas nas linhas dos senos.
