В программе RSECTION у вас есть возможность исследовать общие стальные или алюминиевые профили и определять характеристики эффективного сечения. Необходимым условием для этого является расширение программы Эффективное сечение для RSECTION.

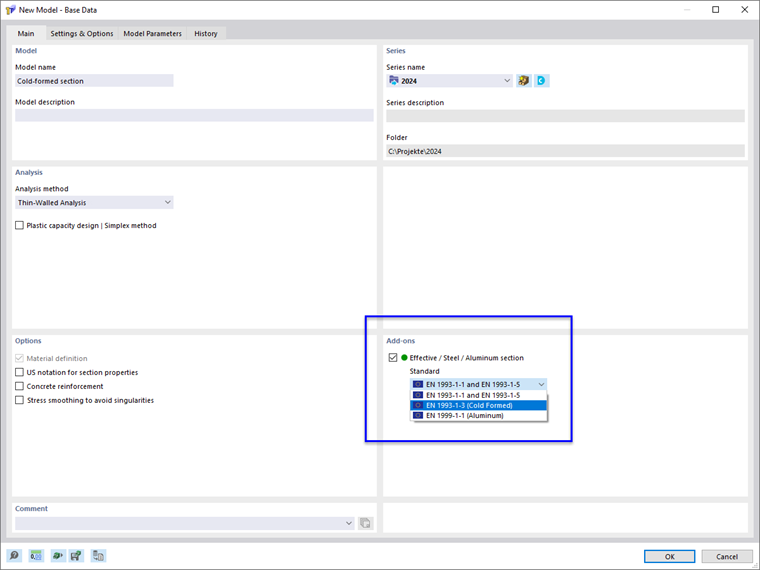

Если у вас есть лицензия на этот аддон, вы можете активировать опцию Эффективное сечение для расчета в базовых данных сечения.

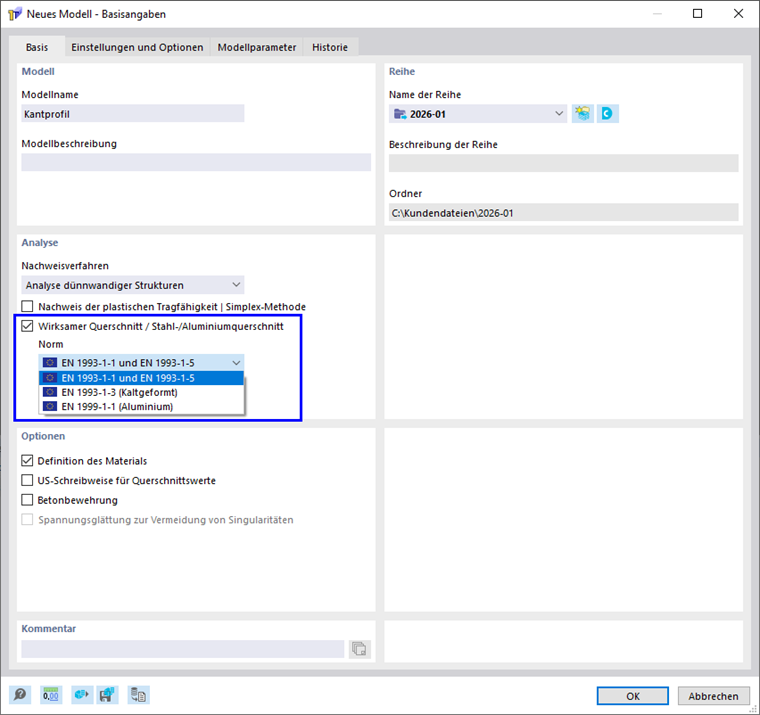

Затем установите Норму, по которой будет выполняться расчет. В настоящее время доступны следующие варианты:
- EN 1993-1-1 и EN 1993-1-5
- EN 1993-1-3 (Холодногнутые)
- EN 1999-1-1 (Алюминий)
Значения эффективного сечения зависят от внутренних сил сечения. Поэтому задайте один или несколько случаев нагрузки и определите одну или несколько комбинаций внутренних сил.

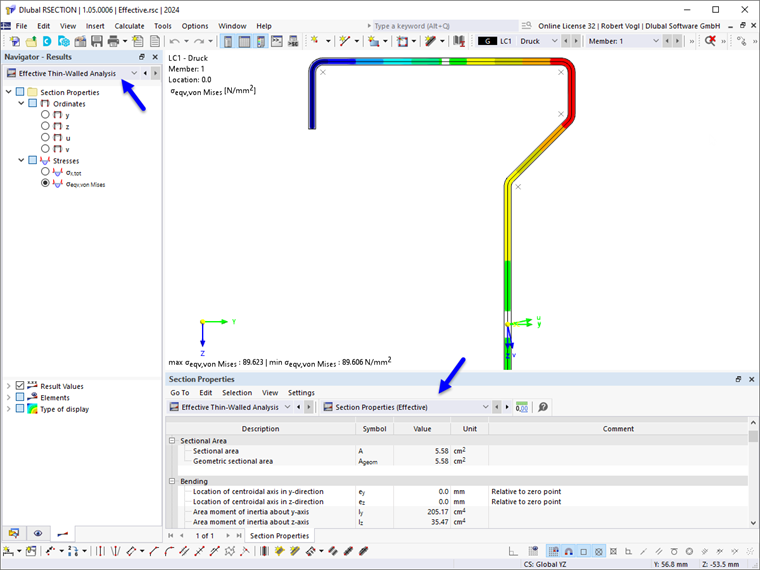

После расчета эффективные характеристики сечения выводятся в таблице. На графике вы можете проверить напряжения на эффективном сечении.
После того, как вы сохранили сечение, вы можете импортировать его в RFEM или RSTAB для дальнейшего анализа.
На вебинаре Определение характеристик сечения и анализ напряжений в RSECTION демонстрируется моделирование и расчет холодногнутого профиля. Там вы найдете дополнительную информацию.
