Section efficace

Est-il possible de calculer les propriétés de section efficace d'une section à l'aide de RSECTION ?


Réponse:

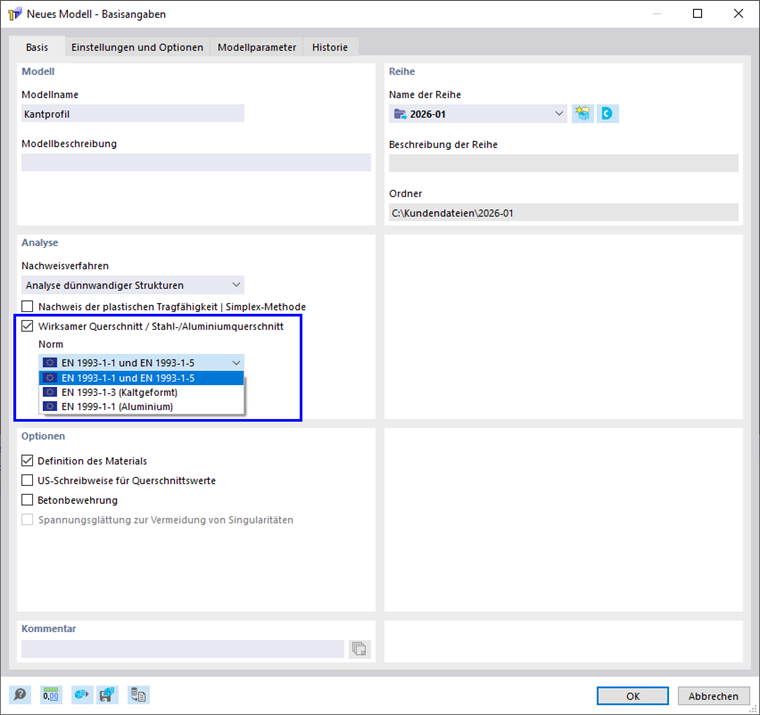

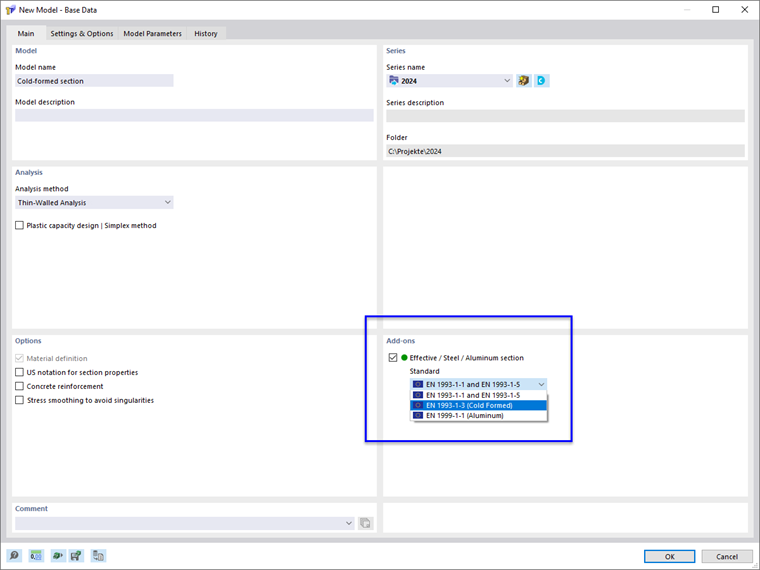

Le programme RSECTION permet d'analyser les sections générales en acier ou en aluminium et déterminer les propriétés de la section efficace. Cela nécessite l'extension de programme Sections efficaces pour RSECTION. Si vous disposez d'une licence pour ce module complémentaire, vous pouvez activer l'option Section efficace pour le calcul dans les données de base de la section.

Définissez ensuite la norme selon laquelle le calcul doit être effectué. Les options suivantes sont actuellement disponibles :

  • EN 1993-1-1 et EN 1993-1-5
  • EN 1993-1-3 (formé à froid)
  • EN 1999-1-1 (aluminium)

Les propriétés de la section efficaces dépendent des efforts internes de la section. Créez donc un cas de charge et définissez une ou plusieurs constellations d'efforts internes.

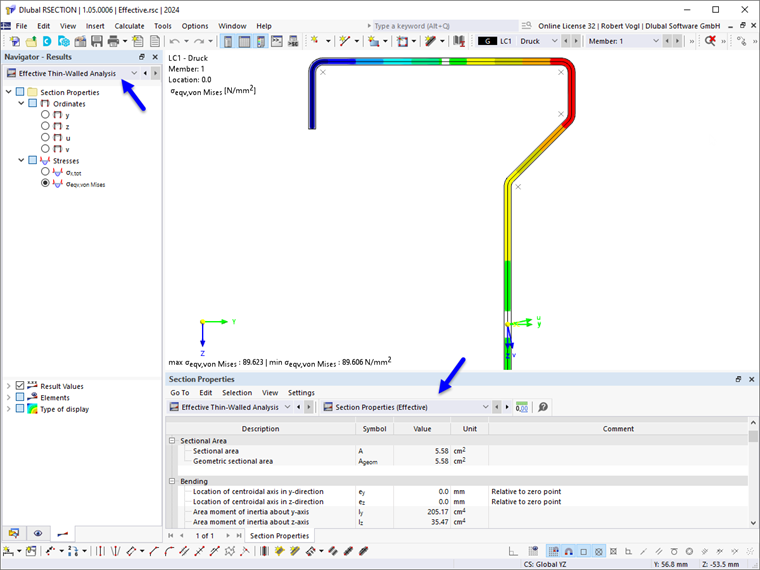

Après le calcul, les propriétés de section efficace sont affichées dans le tableau. Dans le graphique, vous pouvez vérifier les contraintes sur la section efficace.

Une fois la section enregistrée, vous pouvez l'importer dans RFEM ou RSTAB et l'utiliser pour d'autres analyses.

Le webinaire Détermination des propriétés de section et analyse des contraintes dans RSECTION (en anglais) montre la modélisation et le calcul d'une section formée à froid. Vous y trouverez de plus amples informations.
