Účinný průřez

Mohu pomocí programu RSECTION vypočítat účinné průřezové charakteristiky profilu?


Odpověď:

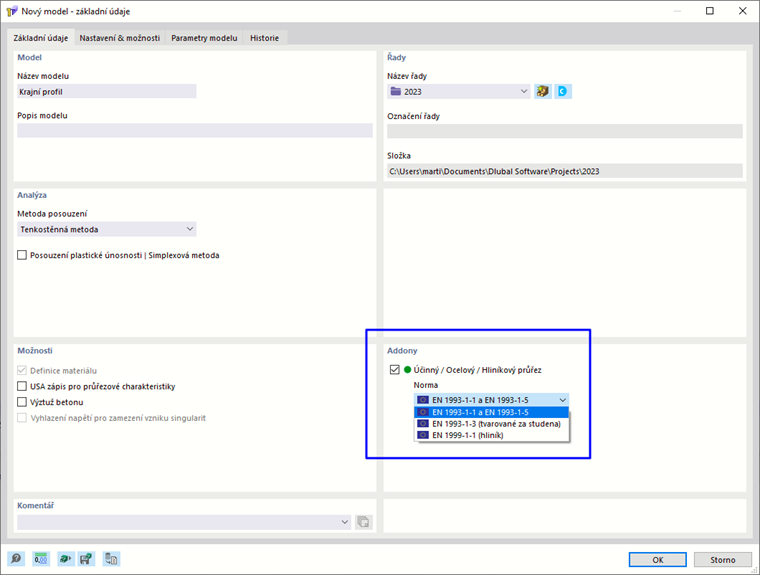

V programu RSECTION můžete analyzovat obecné ocelové nebo hliníkové profily a stanovit vlastnosti účinného průřezu. K tomu je zapotřebí programové rozšíření Účinné průřezy pro RSECTION. Pokud máte k tomuto addonu licenci, můžete v Základních údajích průřezu aktivovat pro výpočet možnost Účinný průřez.

Poté definujte normu , podle které se má výpočet provést. V současnosti jsou k dispozici následující možnosti:

  • EN 1993-1-1 a EN 1993-1-5
  • EN 1993-1-3 (tvarované za studena)
  • EN 1999-1-1 (hliník)

Účinné průřezové charakteristiky závisí na vnitřních silách průřezu. Vytvořte proto zatěžovací stav a definujte jednu nebo více konstelací vnitřních sil.

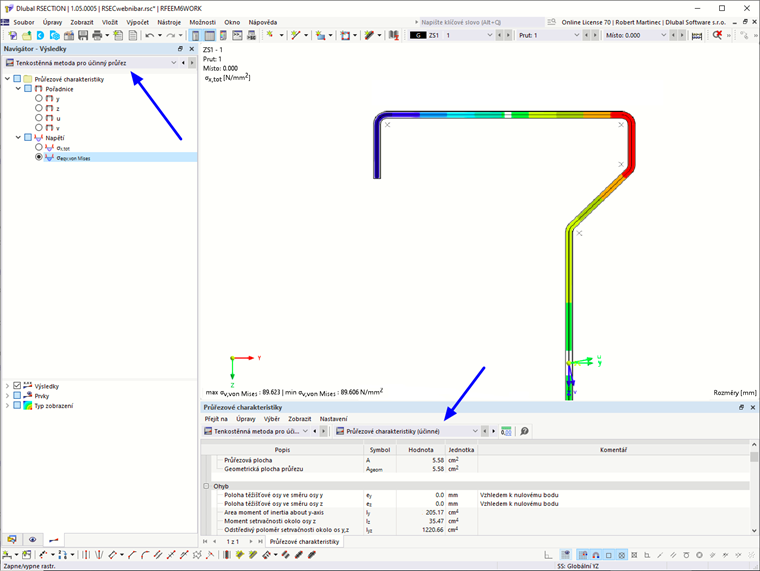

Po výpočtu se účinné průřezové charakteristiky zobrazí v tabulce. V grafickém okně je možné zkontrolovat napětí na účinném průřezu.

Jakmile je průřez uložen, můžete ho importovat do programu RFEM nebo RSTAB a použít ho pro další posouzení.

Webinář Stanovení průřezových charakteristik a analýza napětí v programu RSECTION ukazuje modelování a výpočet průřezu tvarovaného za studena. Tam najdete další informace.
