Sezione efficace

Posso calcolare le proprietà efficaci della sezione trasversale di una sezione trasversale utilizzando RSECTION?


Risposta:

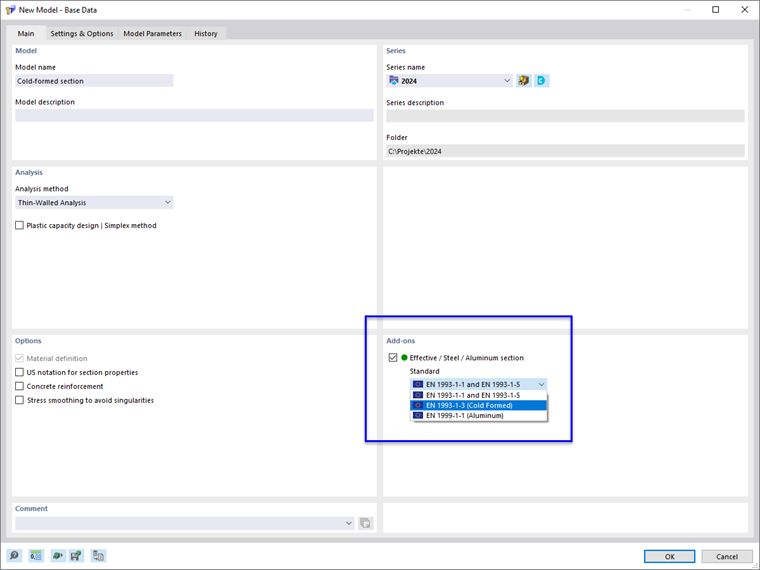

Nel programma RSECTION, è possibile analizzare le sezioni generali in acciaio o alluminio e determinare le proprietà della sezione efficace. Ciò richiede l'estensione del programma Effective Sections per RSECTION. Se si è concessi in licenza questo add-on, è possibile attivare l'opzione Sezione trasversale efficace per il calcolo nei dati generali della sezione trasversale.

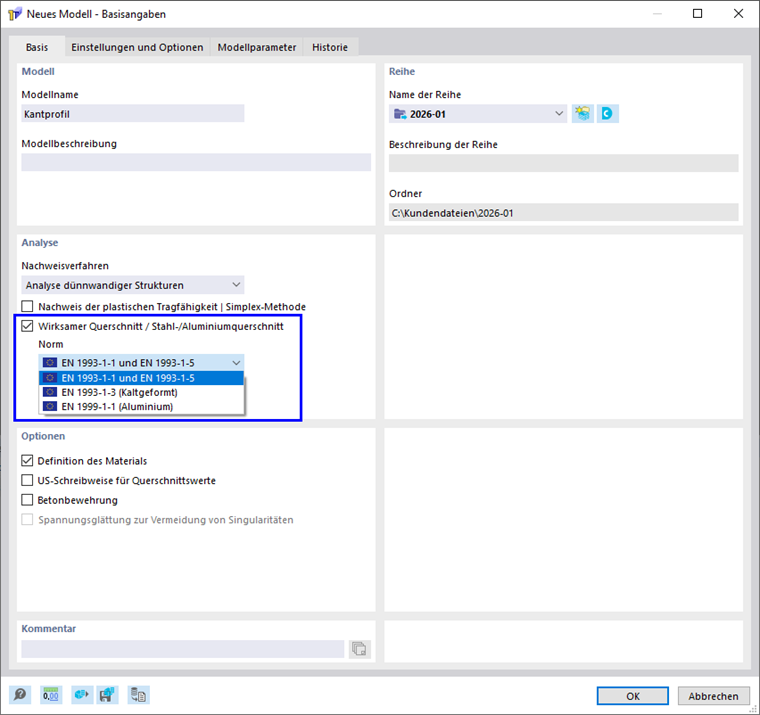

Quindi, definire la norma in base alla quale eseguire il calcolo. Attualmente, sono disponibili le seguenti opzioni:

  • EN 1993-1-1 e EN 1993-1-5
  • EN 1993-1-3 (piegati a freddo)
  • EN 1999-1-1 (Alluminio)

Le proprietà della sezione trasversale efficace dipendono dalle forze interne della sezione trasversale. Pertanto, creare un caso di carico e definire una o più costellazioni di forze interne.

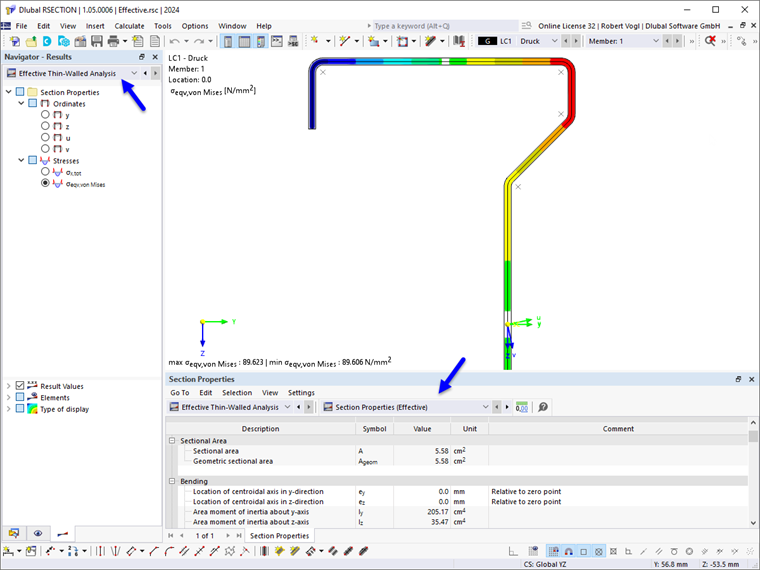

Dopo il calcolo, le proprietà della sezione trasversale efficace sono visualizzate nella tabella. Nel grafico, è possibile controllare le tensioni sulla sezione efficace.

Dopo aver salvato la sezione trasversale, è possibile importarla in RFEM o RSTAB e utilizzarla per ulteriori analisi.

Il webinar Determinazione delle proprietà della sezione e analisi delle tensioni in RSECTION mostra la modellazione e il calcolo di una sezione piegata a freddo. Qui troverai ulteriori informazioni.


Autore

Mr. Vogl crea e gestisce la documentazione tecnica.
