Ответ:
Плагин Dlubal для Tekla должен быть установлен вручную. Информацию по установке можно найти здесь:
Если после установки вы не видите вкладку Dlubal, это обычно связано с особенностями среды страны или шаблонами компании.
Файлы и пути
Dlubal считывает путь установки среды из следующего реестра:
Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Trimble\Tekla Structures\2023.0\setup -> "EnvDir"
Затем файл «UserDefined.xml» сохраняется в папке
C:\TeklaStructures\2023.0\Environments\common\system\Commands
и файл «DlubalRibsonTab.xml» в папке
C:\TeklaStructures\2023.0\Environments\common\system\Ribbons\CustomTabs\Modeling
. Эти файлы создают и управляют вкладками Dlubal, размерами значков и тремя дополнительными командами для таблиц импорта, экспорта и преобразования.
Среда для конкретной страны или шаблон компании
Tekla позволяет использовать собственные среды и шаблоны, которые позволяют, например, настроить ленту. В этом случае вам необходимо скопировать два файла XML, характерных для Dlubal, в папку пользовательской среды.
Это объясняется на примере среды Швейцарии. Сюда входит, например, отдельная папка для характерных для компании сред.
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm

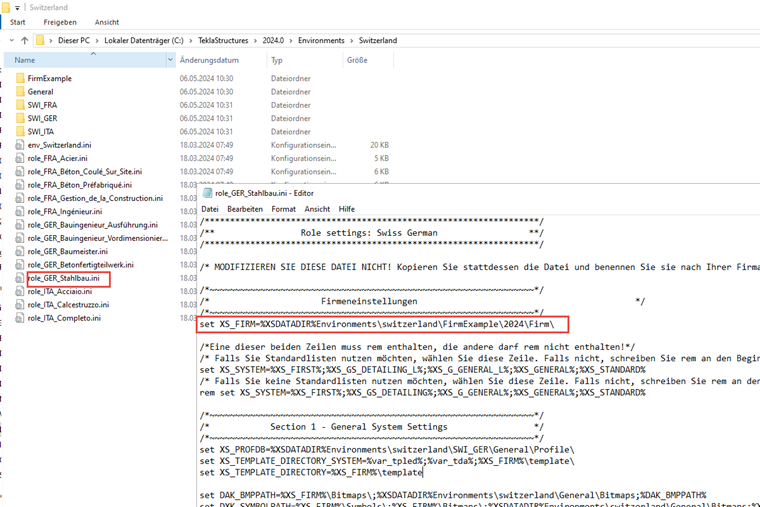

Информацию об использовании этой или любой другой пользовательской папки можно увидеть в файле *.ini соответствующей роли.
Чтобы изобразить вкладку Dlubal в Tekla, необходимо выполнить следующие действия:
- Скопируйте файл «DlubalRibsonTab.xml» в папку
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm\Ribbons\CustomTabs\Modeling
- Создайте папку «Commands» в следующей папке
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm
- Скопируйте «UserDefined.xml» в новую папку
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm\Commands
После перезапуска Tekla вкладка Dlubal должна стать видимой.
