Menu Dlubal no Tekla Structures

Porque é que o menu Dlubal não é apresentado no Tekla?

Resposta:

O plug-in da Dlubal para o Tekla tem de ser instalado manualmente. Pode encontrar mais informação sobre a instalação aqui:

faq | Instalação do complemento do Tekla para o RFEM 6

Se após a instalação bem-sucedida não vir o separador Dlubal, geralmente isso deve-se a ambientes específicos de um país ou a modelos de empresas.

Ficheiros e caminhos

A Dlubal lê o caminho de instalação para o ambiente a partir do seguinte registo:
Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Trimble\Tekla Structures\2023.0\setup -> "EnvDir"

O ficheiro "UserDefined.xml" é depois armazenado na pasta
C:\TeklaStructures\2023.0\Environments\common\system\Commands

e o ficheiro "DlubalRibbonTab.xml" na pasta
C:\TeklaStructures\2023.0\Environments\common\system\Ribbons\CustomTabs\Modeling

Estes ficheiros criam e controlam os separadores Dlubal, as dimensões dos ícones e três comandos adicionais para a importação, a exportação e as tabelas de conversão.

Ambiente específico de país ou modelo de empresa

O Tekla permite a utilização dos seus próprios ambientes e modelos para, por exemplo, ajustar os menus. Se assim for, é necessário copiar os dois ficheiros XML específicos da Dlubal para a pasta do ambiente definido pelo utilizador.
Isto é explicado utilizando o exemplo do ambiente suíço. Este inclui uma pasta separada para ambientes específicos de empresas, por exemplo.
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm

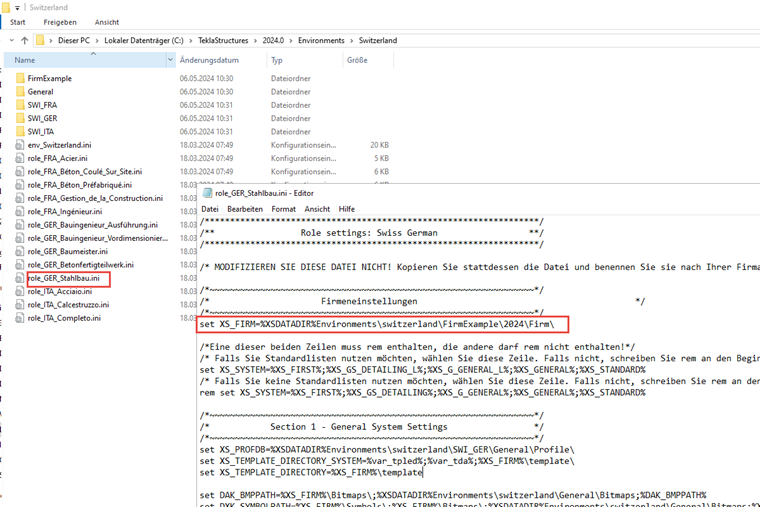

Se esta ou outra pasta definida pelo utilizador for utilizada, isso é visível no ficheiro *.ini da função correspondente.

Caminho para a pasta de ambiente

Para apresentar o separador Dlubal no Tekla, é necessário efetuar os seguintes passos:

Copie o ficheiro "DlubalRibbonTab.xml" para a pasta

C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm\Ribbons\CustomTabs\Modeling

Crie uma pasta "Commands" na seguinte pasta

C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm

Copie o ficheiro "UserDefined.xml" para a nova pasta

C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm\Commands

Após reiniciar o Tekla, o separador Dlubal deverá estar visível.
