Odpowiedź:
Wtyczkę Dlubal dla Tekla należy zainstalować ręcznie. Informacje dotyczące instalacji można znaleźć tutaj:
Jeżeli po zakończeniu instalacji zakładka Dlubal nie jest wyświetlana, przyczyną mogą być zazwyczaj środowiska specyficzne dla danego kraju lub szablony firmowe.
Pliki i ścieżki
Firma Dlubal odczytuje ścieżkę instalacji środowiska z następującego rejestru:
Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Trimble\Tekla Structures\2023.0\setup -> "EnvDir"
Plik "UserDefined.xml" jest następnie zapisywany w folderze
C:\TeklaStructures\2023.0\Environments\common\system\Commands
oraz plik "DlubalRibbonTab.xml" w folderze
C:\TeklaStructures\2023.0\Environments\common\system\Ribbons\CustomTabs\Modeling
. Pliki te tworzą i kontrolują zakładki Dlubal, rozmiary ikon oraz trzy dodatkowe polecenia dla tabel importu, eksportu i konwersji.
Środowisko specyficzne dla kraju lub szablon firmy
Tekla umożliwia korzystanie z własnych środowisk i szablonów, które umożliwiają na przykład: aby dostosować wstążkę. Jeśli tak, skopiuj oba pliki XML specyficzne dla firmy Dlubal do folderu środowiska zdefiniowanego przez użytkownika.
Wyjaśniono to na przykładzie środowiska szwajcarskiego. Obejmuje to na przykład osobny folder dla środowisk specyficznych dla firmy.
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm

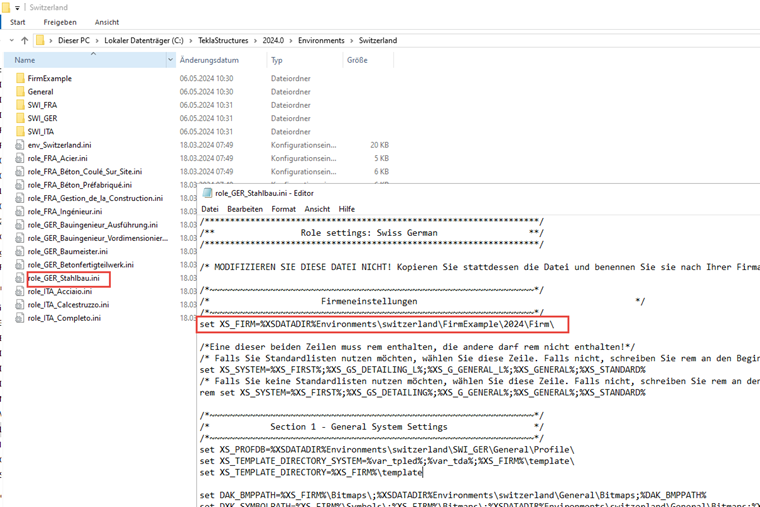

To, czy zostanie użyty ten, czy inny folder zdefiniowany przez użytkownika, można znaleźć w pliku *.ini odpowiedniej roli.
Aby wyświetlić zakładkę Dlubal w Tekla, należy wykonać następujące czynności:
- Skopiuj "DlubalRibbonTab.xml" do folderu
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm\Ribbons\CustomTabs\Modeling
- Utwórz folder „Polecenia” w następującym folderze
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm
- Skopiuj "UserDefined.xml" do nowego folderu
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm\Commands
Po ponownym uruchomieniu Tekla zakładka Dlubal powinna być widoczna.
