Dlubal 菜单 - Tekla Structures

为什么在 Tekla 中不显示 Dlubal 菜单？

回复:

需要手动安装用于 Tekla 的 Dlubal 插件。 有关安装的信息，请访问：

如果在安装后您没有看到德儒巴选项卡，通常是由于特定国家的环境或公司模板引起的。

文件和路径

Dlubal 将从以下注册表中读取环境的安装路径：
Computer\NGEY_LOCAL_MACHINE\SOFTWARE\Trimble\Tekla Structures\2023.0\setup -> “环境目录”

则该文件 "UserDefined.XML" 保存在文件夹
C:\TeklaStructures\2023.0\Environments\common\system\Commands

和文件夹中的“DlubalRibbonTab.XML”文件
C:\TeklaStructures\2023.0\Environments\common\system\Ribbons\CustomTabs\Modeling

RWIND 3。 这些文件用于创建和控制 Dlubal 选项卡、图标大小，以及三个用于导入、导出和转换表的命令。

特定国家或地区的环境或公司模板

Tekla 允许您使用自己的环境和模板，例如 来调整功能区。 如果需要，请将这两个 Dlubal 特有的 XML 文件复制到用户自定义环境所在的文件夹中。
我们以瑞士的环境为例。 例如，公司特定的环境需要一个单独的文件夹。
C:\TeklaStructures\2024.0\Environments\Switzerland\firmExample\2024\firm
在*.ini 文件中可以清楚看到是使用该文件夹还是使用其他用户自定义文件夹。

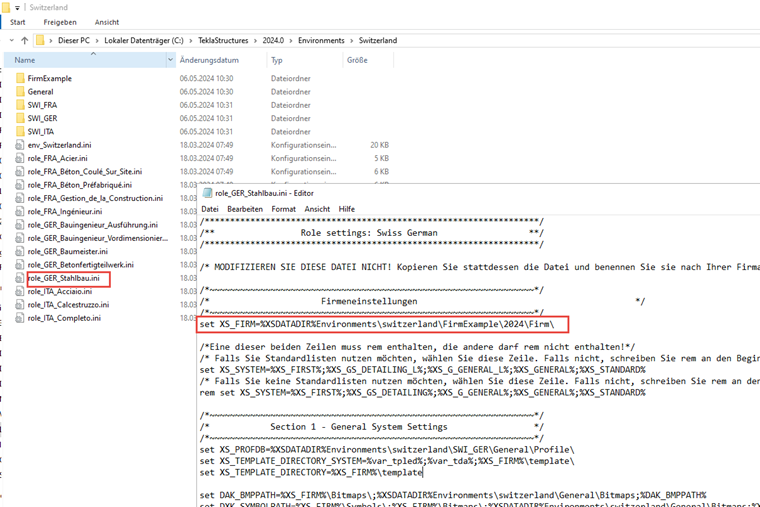

环境文件夹的路径
环境文件夹的路径

要在 Tekla 中显示 Dlubal 选项卡，您需要执行以下操作：

  • 将“DlubalRibbonTab.XML”复制到文件夹

C:\TeklaStructures\2024.0\Environments\Switzerland\firmExample\2024\firm\ribbons\customtabs\modeling

  • 在以下文件夹中创建“命令”文件夹

C:\TeklaStructures\2024.0\Environments\Switzerland\firmExample\2024\firm

  • 将“UserDefined.XML”复制到新文件夹中

C:\TeklaStructures\2024.0\Environments\Switzerland\firmExample\2024\firm\commands

重新启动 Tekla 后，Dlubal 选项卡应该可见。
