Масштабирование эпюр моментов

Изгибающие моменты стержней отображаются очень маленькими. Как можно увеличить его?


Ответ:

Существует несколько способов настройки графического изображения внутренних сил.

панель управления

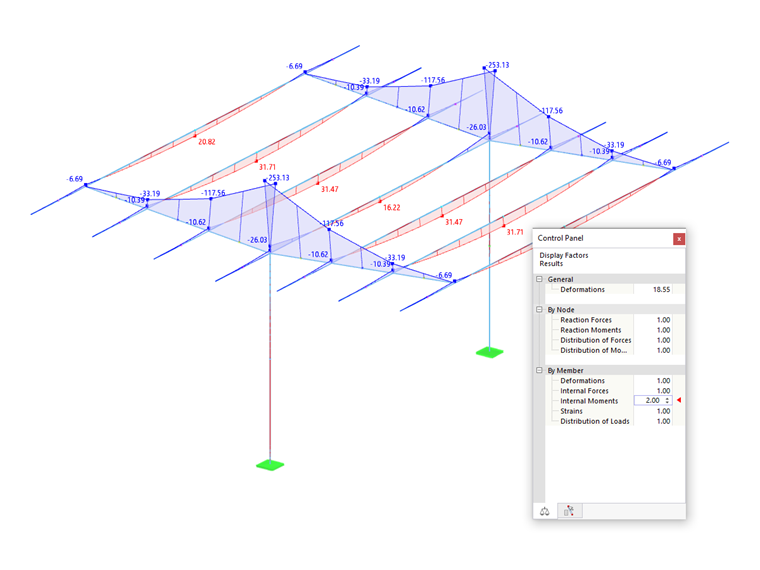

Самый простой способ - это настроить коэффициент изображения во вкладке Коэффициенты результатов . Panel - Ergebnisfaktoren панели управления. Текущий тип результата всегда отмечен красной стрелкой.

Коэффициент 2 удваивает размер эпюр результатов; например, коэффициент 0,5 делит его пополам.

Свойства экрана

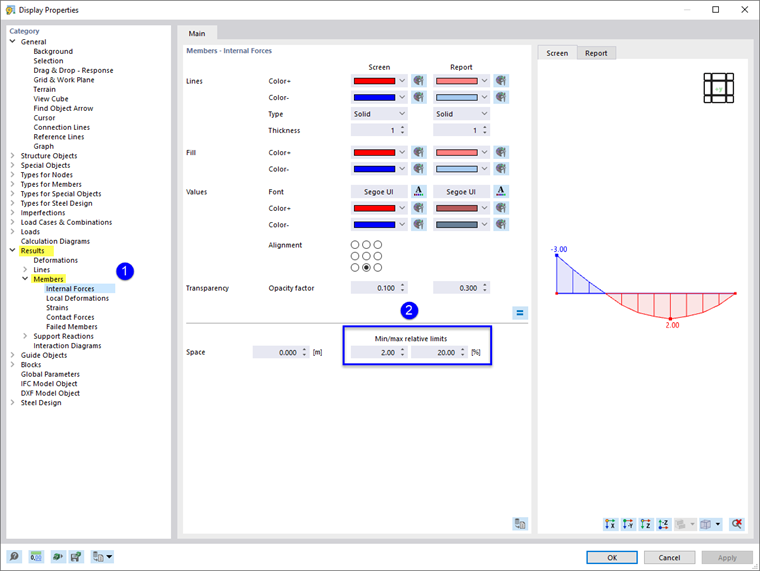

Если модель имеет очень большие или очень маленькие размеры, возможно, что-то изменить с помощью коэффициента результата: Отображение результатов также связано с геометрией модели. Откройте с помощью меню « Возможности » → «Параметры изображения» диалоговое окно для изменения изображения.

  1. Откройте категорию « РезультатыСтержни » и выберите тип результата, например, Внутренние силы.
  2. Настройка значений для минимального/максимального относительного пределов.

Например, при максимальном значении 20% диаграммы результатов будут отображаться в максимальном размере, чтобы они не превышали одной пятой размера модели.

Совет

Возможно, потребуется изменить предельные настройки, особенно в случае опорных реакций. С помощью кнопки Применить можно проверить изменение, не закрывая диалоговое окно.
