Změna měřítka momentových diagramů

Ohybové momenty prutů se mi zobrazí velmi malé. Jak je mohu zvětšit?

Odpověď:

Existuje několik možností, jak nastavit grafické zobrazení vnitřních sil.

Ovládací panel

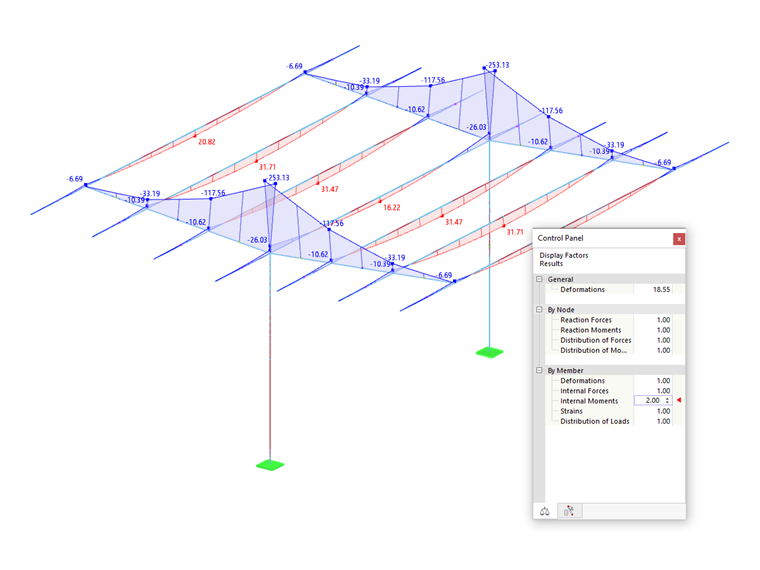

Nejjednodušší je upravit faktor zobrazení v záložce Faktory výsledků ovládacího panelu. Aktuální typ výsledku je označen červenou šipkou.

Změna měřítka momentových diagramů

Například faktor 2 velikost výsledků zdvojnásobuje, faktor 0,5 ji zmenší na polovinu.

Vlastnosti zobrazení

Pokud má model velmi velké nebo velmi malé rozměry, může být nemožné pomocí faktoru výsledků dosáhnout změny: Zobrazení výsledků je s geometrií modelu propojeno. Dialog pro změnu zobrazení otevřeme z hlavní nabídky Možnosti → Možnosti zobrazení.

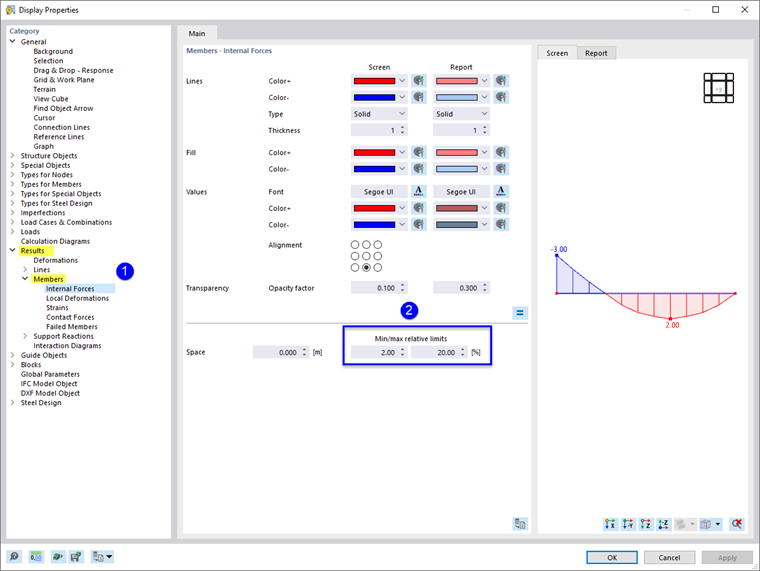

Úprava minimálních a maximálních mezních hodnot

Otevřete kategorii Výsledky → Pruty a vyberte typ výsledku, například Vnitřní síly.
Upravte hodnoty pro min/max relativní mezní hodnoty.

Například při maximální hodnotě 20% se průběhy výsledků zobrazí maximálně tak, aby nepřekročily pětinu velikosti modelu.

Tip

Zvláště v případě podporových sil může být nutné upravit nastavení mezních hodnot. Pomocí tlačítka Použít lze změnu zkontrolovat, aniž by se dialog zavřel.
