Respuesta:
Hay varias formas de configurar la representación gráfica de los esfuerzos internos.
panel de control

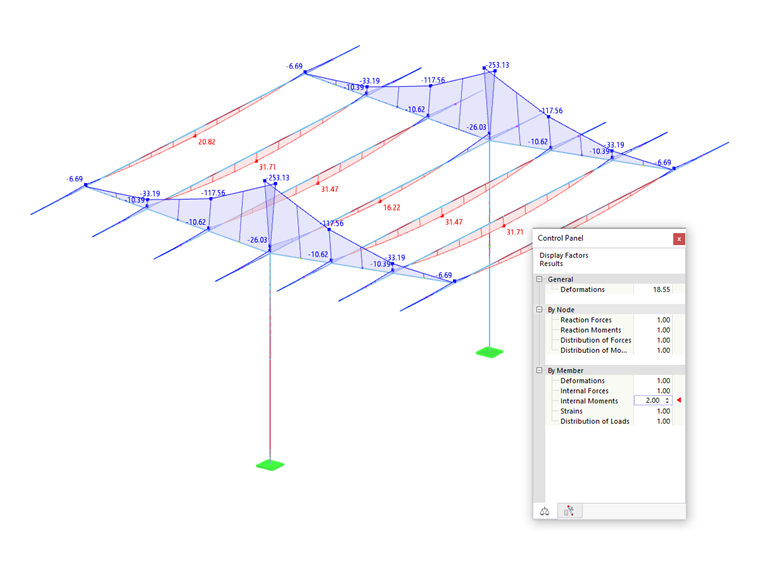

La forma más fácil es ajustar el factor de visualización en la pestaña Factores de resultados
del panel de control. El tipo de resultado actual se marca con una flecha roja.
El factor de 2 duplica el tamaño de los diagramas de resultados; el factor de 0,5, por ejemplo, lo divide por la mitad.
Propiedades de visualización

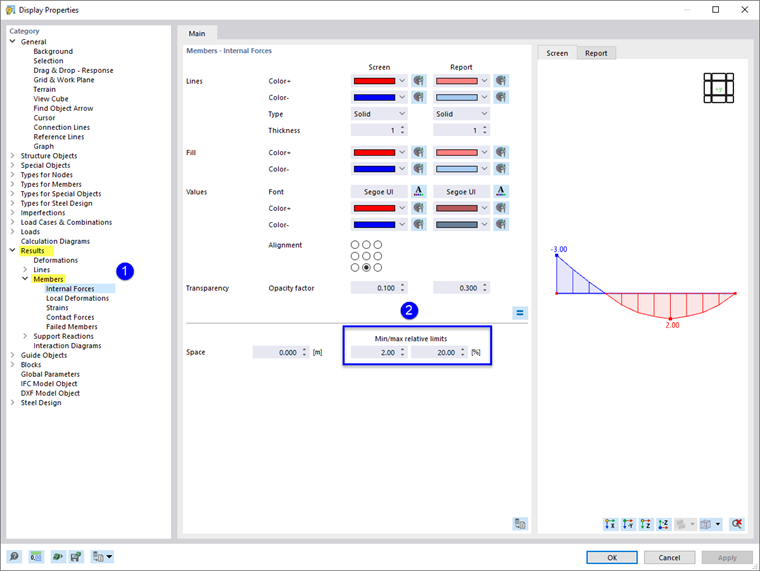

Si el modelo tiene dimensiones muy grandes o muy pequeñas, es posible que no sea posible cambiar nada utilizando el factor de resultados: La visualización de resultados también está vinculada a la geometría del modelo. Abra el cuadro de diálogo para cambiar la visualización utilizando el menú Opciones → Propiedades de visualización.
- Abra la categoría Resultados → Barras y seleccione el tipo de resultado, por ejemplo, Esfuerzos internos.
- Ajuste los valores para los límites relativos mín./máx.
Por ejemplo, con un valor máximo del 20%, los diagramas de resultados se mostrarán en un tamaño máximo para que no excedan una quinta parte del tamaño del modelo.
