Mise à l’échelle du diagramme de moment

Les moments fléchissants des barres sont affichés en très petit. Comment agrandir cet affichage ?


Réponse:

Vous pouvez définir l’affichage graphique des efforts internes de plusieurs manières.

Panneau de contrôle

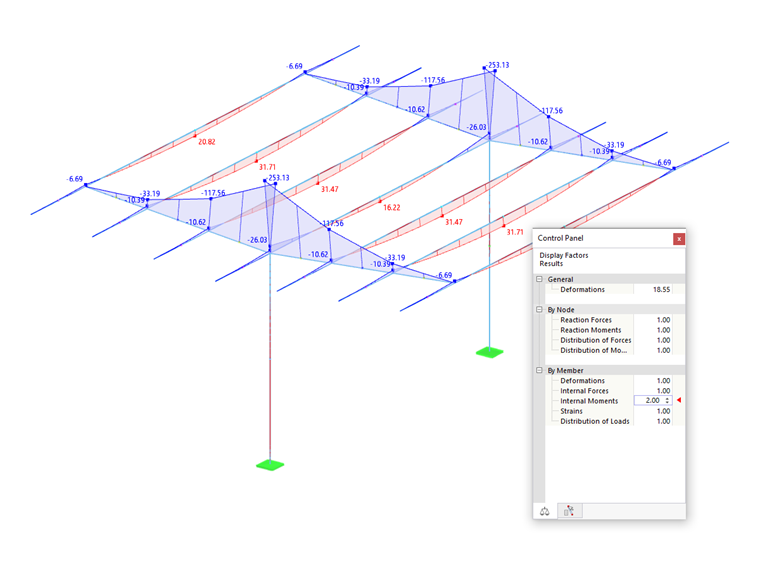

La méthode la plus simple consiste à ajuster le facteur d’affichage dans l’onglet Facteurs de résultats Panel - Ergebnisfaktoren du panneau de contrôle. Le type de résultat actuel est indiqué par une flèche rouge.

Le facteur 2 double la taille des diagrammes de résultats, le facteur 0,5, par exemple, le divise par deux.

Propriétés d’affichage

Si le modèle a de très grandes ou de très petites dimensions, il peut être impossible de modifier quoi que ce soit à l’aide du facteur de résultat : L’affichage des résultats est également lié à la géométrie du modèle. Ouvrez la boîte de dialogue pour modifier l’affichage via le menu OptionsPropriétés d’affichage.

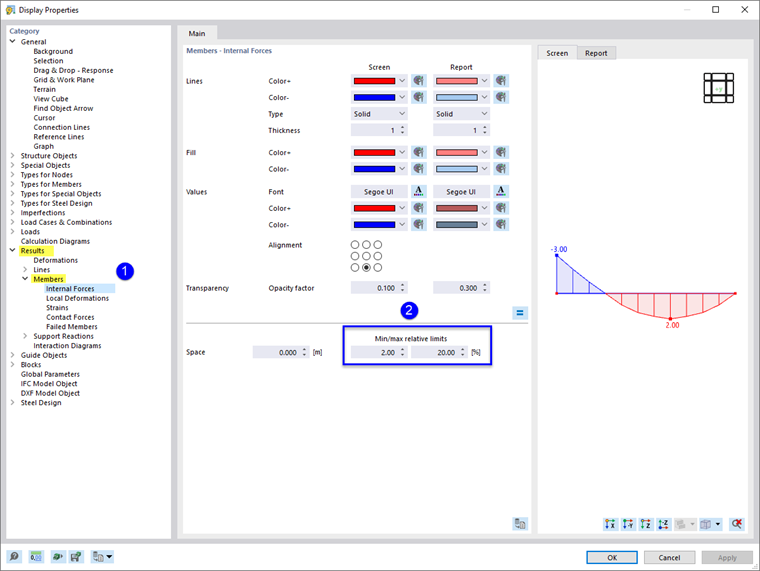

  1. Ouvrez la catégorie RésultatsBarres et sélectionnez le type de résultat, par exemple Efforts internes.
  2. Ajustez les valeurs des limites relatives min/max.

Par exemple, avec une valeur maximale de 20 %, les diagrammes de résultats seront affichés dans une taille maximale afin qu’ils ne dépassent pas 1/5 de la taille du modèle.

Astuce

Il peut être nécessaire d’ajuster les paramètres limites, notamment dans le cas des forces d’appui. Vous pouvez utiliser le bouton Appliquer pour vérifier la modification sans fermer la boîte de dialogue.
