Momentenverläufe skalieren

Die Biegemomente der Stäbe werden sehr klein dargestellt. Wie kann ich sie vergrößern?


Antwort:

Sie haben mehrere Möglichkeiten, um die grafische Darstellung der Schnittgrößen zu beeinflussen.

Steuerpanel

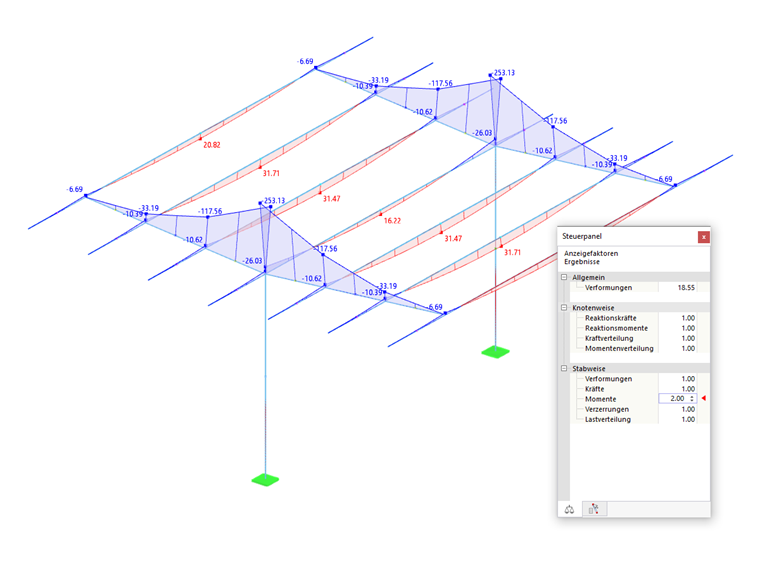

Am einfachsten passen Sie den Darstellungsfaktor im Register Ergebnisfaktoren Panel - Ergebnisfaktoren des Steuerpanels an. Die aktuelle Ergebnisart ist mit einem roten Pfeil markiert.

Der Faktor 2 verdoppelt die Größe der Ergebnisverläufe, der Faktor 0.5 halbiert sie beispielsweise.

Anzeigeeigenschaften

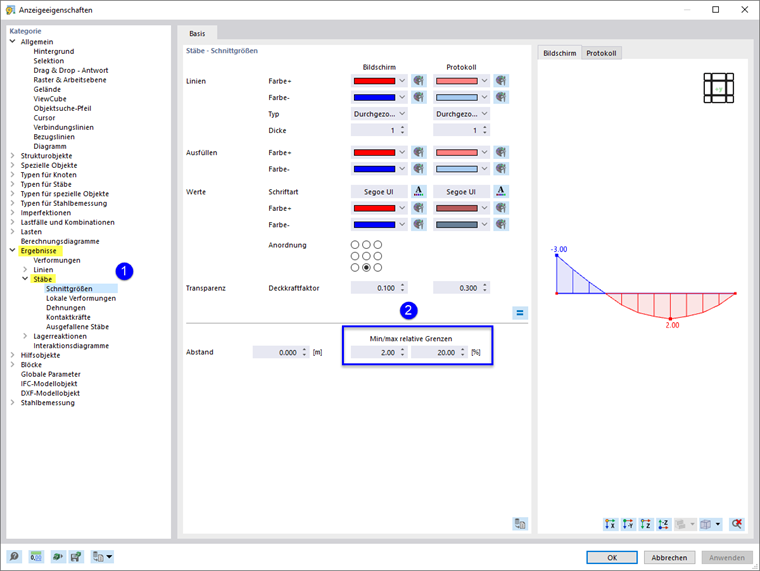

Falls das Modell sehr große oder sehr kleine Abmessungen aufweist, lässt sich über den Ergebnisfaktor unter Umständen keine Änderung erreichen: Die Ergebnisdarstellung ist auch an die Geometrie des Modells gebunden. Rufen Sie über das Menü OptionenAnzeigeeigenschaften den Dialog zum Ändern der Anzeige auf.

  1. Öffnen Sie die Kategorie ErgebnisseStäbe und wählen dort die Ergebnisart aus, beispielsweise Schnittgrößen.
  2. Passen Sie die Werte für die min/max relative Grenzen an.

Bei einem Maximalwert von 20 % beispielsweise werden die Ergebnisverläufe höchstens so groß dargestellt, dass sie ein Fünftel der Modellgröße nicht überschreiten.

Tipp

Insbesondere für Lagerkräfte kann es erforderlich sein, die Grenzeinstellungen anzupassen. Mit der Schaltfläche Anwenden können Sie die Änderung überprüfen, ohne den Dialog zu schließen.
