Траектории - векторное изображение главных напряжений

Как изобразить результаты главных напряжений и их направления в виде траекторий в RFEM 6?


Ответ:

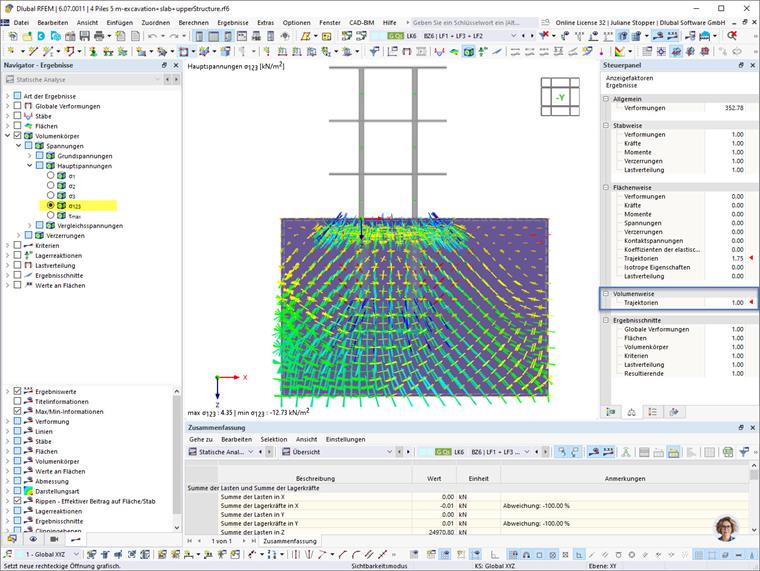

В RFEM 6 вы можете активировать и получить векторное изображение главных напряжений в навигаторе «Результаты» в разделе «Напряжения».

Траектории результатов по поверхностям
Для поверхностей можно изобразить траектории главных напряжений, выбрав соответствующий угол α для верхней, средней и нижней сторон поверхности.

Траектории результатов по телам
Для тел траектории главных напряжений можно найти в результате σ123.

Изобразить
Масштаб изображения траекторий можно регулировать с помощью коэффициента траекторий на панели управления.
