轨迹 - 主应力矢量表示

我如何在 RFEM 6 中显示主应力的结果及其方向作为轨迹?


回复:

在 RFEM 6 中,可以在结果导航器中的应力下方激活主应力矢量显示,

Trajektorien der Flächenergebnisse
Für Flächen lassen sich die Trajektorien der Hauptspannungen durch die Auswahl des jeweiligen Winkels α für die Ober-, Mittel- und Unterseite der Fläche anzeigen.

Trajektorien der Volumenergebnisse

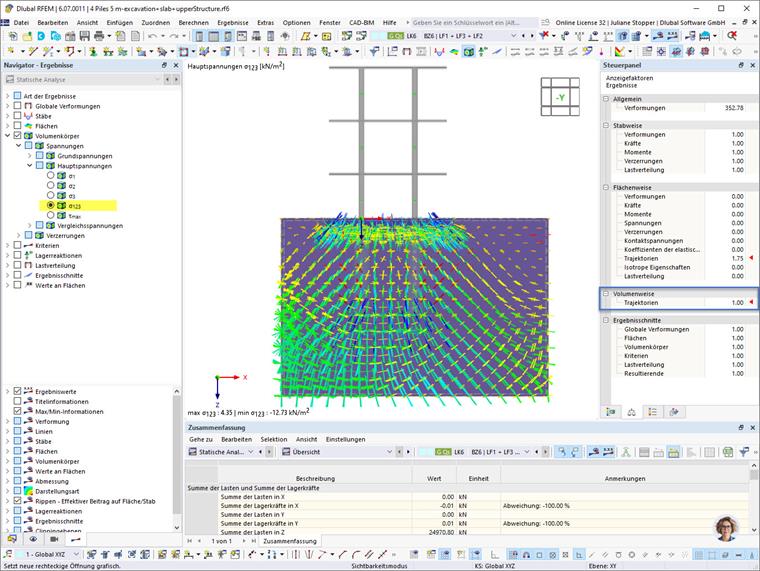

Für Volumenkörper sind die Trajektorien der Hauptspannungen in dem Egebnis σ123 zu finden.

Darstellung
Der Maßstab für die Darstellung der Trajektorien kann mit dem Faktor für Trajektorien im Steuerpanel geregelt werden.
