Trayectorias - Representación vectorial de las tensiones principales

En RFEM 6, puede activar y mostrar así la representación vectorial de las tensiones principales en el navegador Resultados dentro de Tensiones.

Trayectorias de resultados de superficies
Para las superficies, puede mostrar las trayectorias de las tensiones principales seleccionando el ángulo respectivo α para los lados superior, medio e inferior de la superficie.

Trayectorias de tensión para superficies

Trayectorias de resultados de sólidos

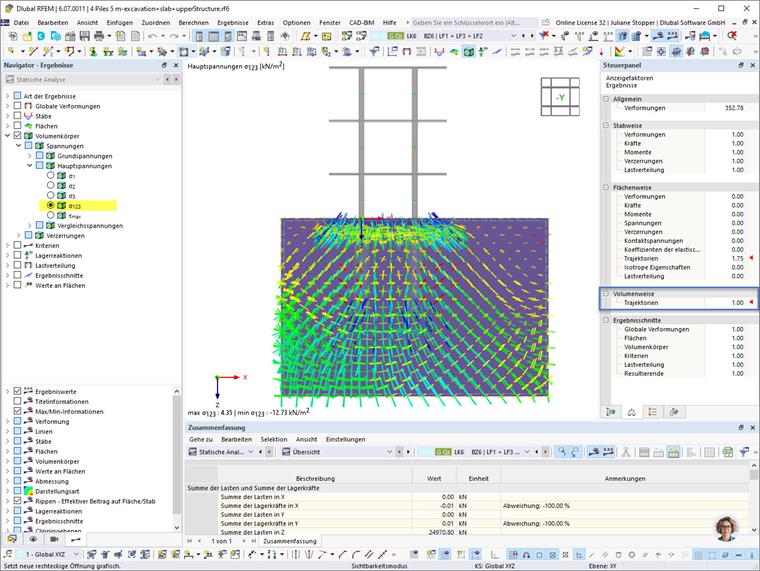

Para sólidos, las trayectorias de las tensiones principales se pueden encontrar en el resultado σ₁₂₃.

Trayectorias de tensión para sólidos

Mostrar
Puede controlar la escala para la visualización de las trayectorias mediante el factor para trayectorias en el panel de control.
