Trajektorie - Wektorowa reprezentacja naprężeń głównych

Jak wyświetlić wyniki naprężeń głównych wraz z kierunkami jako trajektorie w programie RFEM 6?

Odpowiedź:

W programie RFEM 6 w pozycji Naprężenia można aktywować, a tym samym wyświetlić, wektory naprężeń głównych w nawigatorze Wyniki.

Trajektorien der Flächenergebnisse
Für Flächen lassen sich die Trajektorien der Hauptspannungen durch die Auswahl des jeweiligen Winkels α für die Ober-, Mittel- und Unterseite der Fläche anzeigen.

FAQ 005606 | Jak wyświetlić wyniki naprężeń głównych wraz z kierunkami jako trajektorie w programie RFEM 6?
Trajektorie naprężeń dla powierzchni

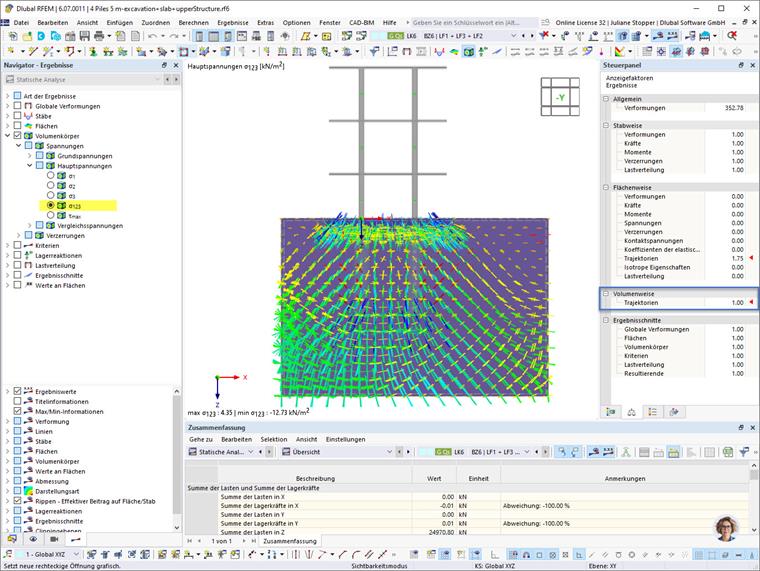

Trajektorien der Volumenergebnisse
Für Volumenkörper sind die Trajektorien der Hauptspannungen in dem Egebnis σ123 zu finden.

FAQ 005606 | Jak wyświetlić wyniki naprężeń głównych wraz z kierunkami jako trajektorie w programie RFEM 6?
Trajektorie naprężeń dla brył

Darstellung
Der Maßstab für die Darstellung der Trajektorien kann mit dem Faktor für Trajektorien im Steuerpanel geregelt werden.
