Trajetórias – representação vetorial das tensões principais

Como é que posso apresentar os resultados das tensões principais com as respetivas direções como trajetórias no RFEM 6?

Resposta:

No RFEM 6, é possível ativar e assim visualizar a representação vetorial das tensões principais no Navegador – Resultados em Tensões.

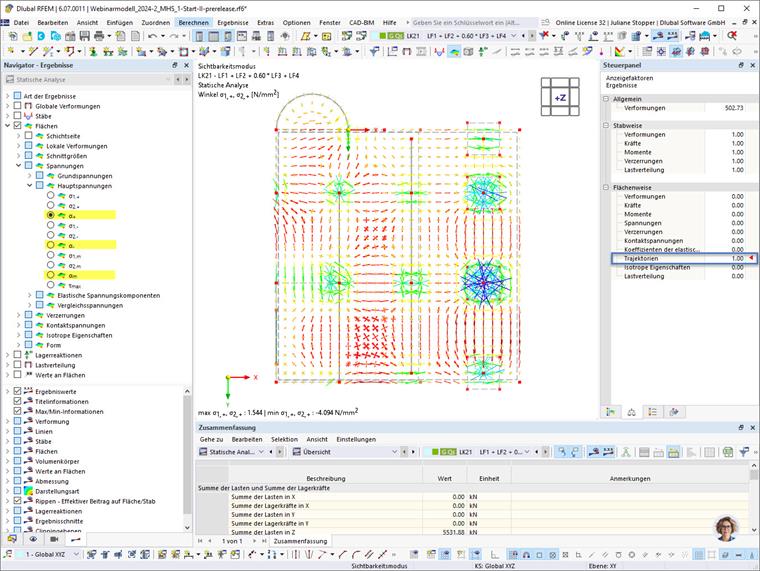

Trajetórias de resultados de superfícies
Para as superfícies, pode apresentar as trajetórias das tensões principais selecionando o respetivo ângulo α para os lados superior, central e inferior da superfície.

FAQ 005606 | Como é que posso apresentar os resultados das tensões principais com as respetivas direções como trajetórias no RFEM 6?
Trajetórias de tensões para superfícies

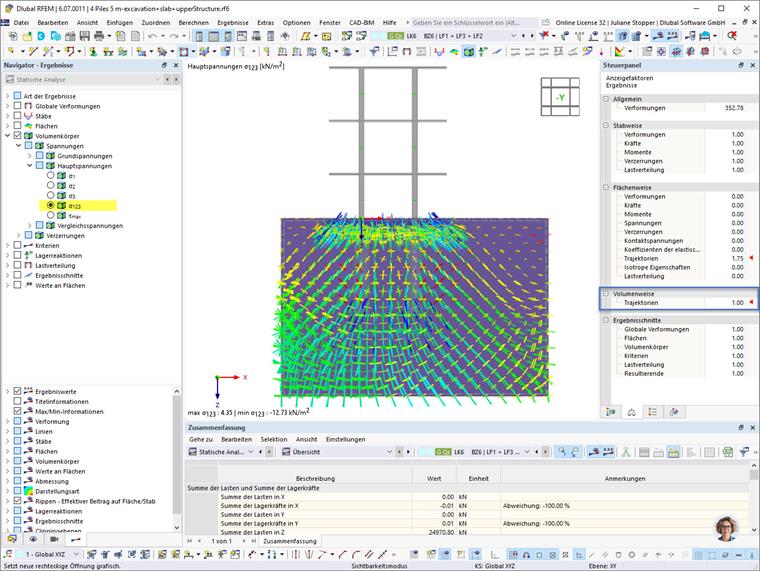

Trajetórias de resultados de sólidos
Para os sólidos, as trajetórias das tensões principais podem ser encontradas no resultado σ123.

FAQ 005606 | Como é que posso apresentar os resultados das tensões principais com as respetivas direções como trajetórias no RFEM 6?
Trajetórias de tensões para sólidos

Visualização
Pode controlar a escala para a visualização das trajetórias através do fator para trajetórias no painel de controlo.
