Функция "График вдоль линии" позволяет определить линию на модели или в плоскости среза и, таким образом, создать диаграмму сечения результатов вдоль этой линии. Этот график может быть сохранен как линейная проба.
После активации функции можно выбрать соответствующие точки линии (или полилинии) с помощью щелчка мыши. Координаты точек отображаются в специально отведенной для этого панели. При необходимости, объектный захват также можно изменить.
Если результаты не показывают результаты по поверхностям, это, вероятно, связано с тем, что у вас более сложная структура и выбрано слишком мало точек выборки.

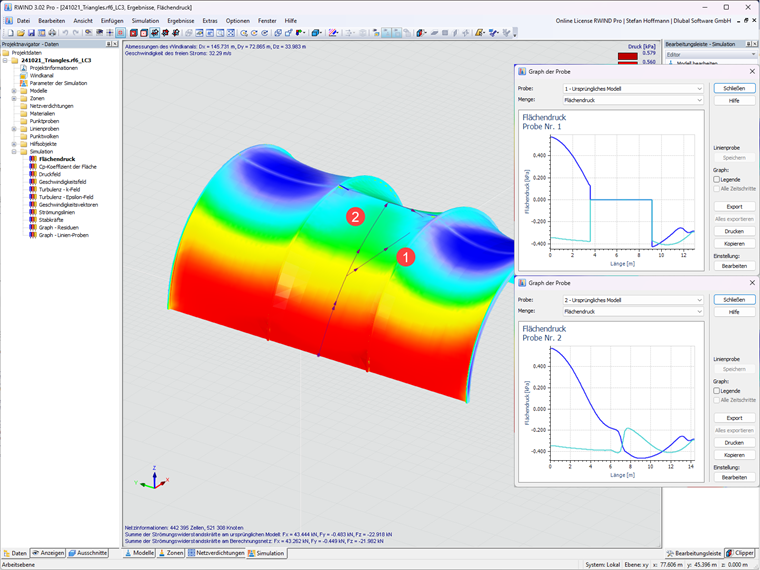

Если линейная проба при графическом вводе определяется только двумя точками (A,B), то ее проекция на модель производится так, что сегмент AB внутренне делится на n-вспомогательных точек, и каждая из этих точек проецируется на ближайшую точку модели (1). Таким образом, если, как в нашей модели, между ними находятся объекты, эти результаты будут включены.

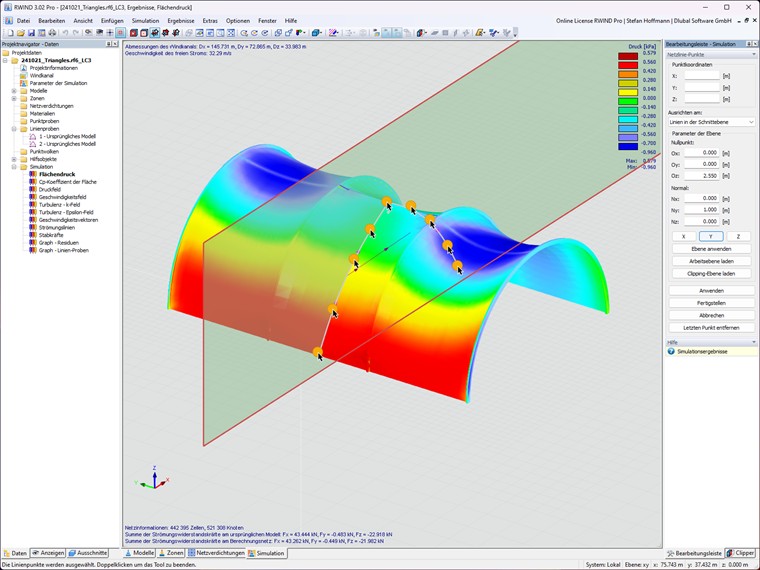

Решением является определение нескольких точек (2).
