La fonction « Graphique le long d’une ligne » permet de définir une ligne sur le modèle ou dans le plan de coupe et de créer ainsi un diagramme en coupe des résultats le long de cette ligne. Ce diagramme peut être enregistré comme un relevé linéique.
Après l’activation de la fonction, les points pertinents de la ligne (ou polyligne) peuvent être sélectionnés par un clic. Les coordonnées des points sont affichées dans le panneau spécialement organisé à cet effet. Là, la saisie d’objets peut également être modifié si nécessaire.
Si les résultats n’affichent pas les résultats de surface, c’est probablement parce que vous avez une structure plus complexe et que trop peu de points d’évaluation ont été choisis.

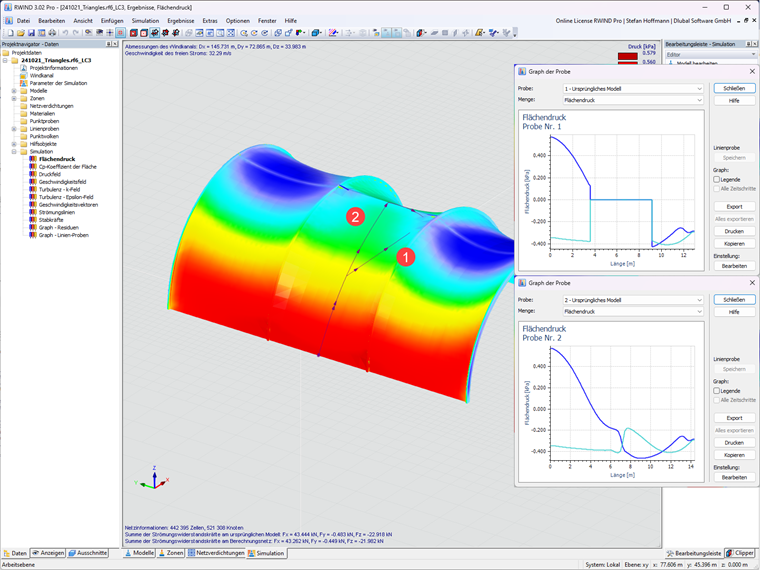

Si le relevé linéique est défini lors de la saisie graphique uniquement par 2 points (A,B), sa projection sur le modèle est réalisée de telle sorte que le segment AB est divisé en interne en n-points auxiliaires, et chacun de ces points est projeté sur le point le plus proche du modèle (1). Ainsi, si, comme dans notre modèle, des objets se trouvent entre les deux, ces résultats seront inclus.

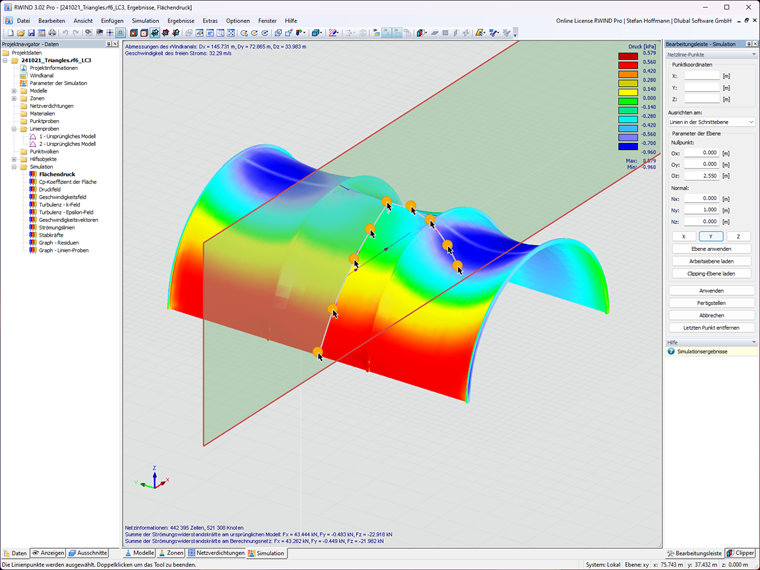

La solution consiste à définir plusieurs points (2).
