A função "Gráfico ao longo da linha" permite definir uma linha no modelo ou no plano de corte assim criar um diagrama de corte dos resultados ao longo dessa linha. Este gráfico pode ser salvo como uma amostra de linha.
Após ativar a função, os pontos relevantes da linha (ou polilinha) podem ser selecionados com clique do rato. As coordenadas dos pontos são exibidas no painel especialmente disposto para isso. Aqui, é possível alterar a opção de ajuste de objetos caso seja necessário.
Se os resultados não exibirem os resultados das superfícies, provavelmente é porque você tem uma estrutura mais complexa e selecionou poucos pontos de avaliação.

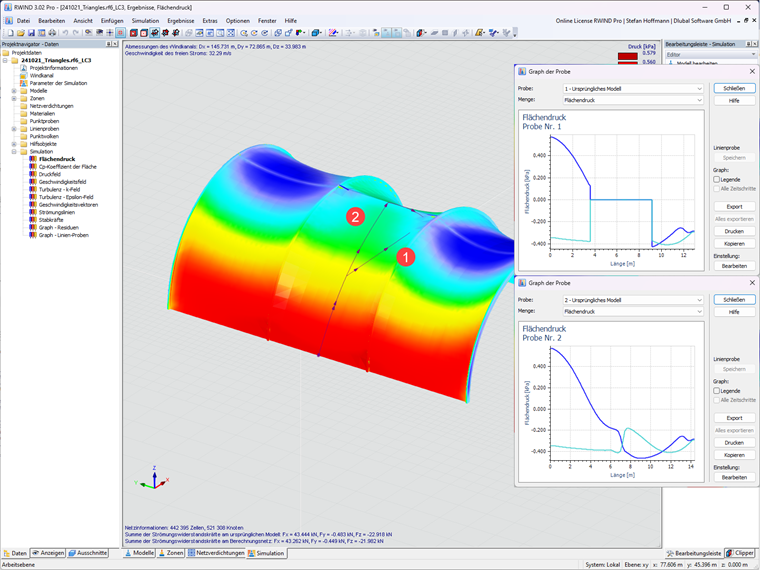

Se a amostra de linha na entrada gráfica for definida apenas por 2 pontos (A, B), a sua projeção no modelo é realizada de tal forma que o segmento AB se encontra dividido internamente em n-pontos auxiliares e cada um desses pontos é projetado no ponto mais próximo do modelo (1). Assim, se, como no nosso modelo, existirem objetos entre eles, esses resultados também serão incluídos.

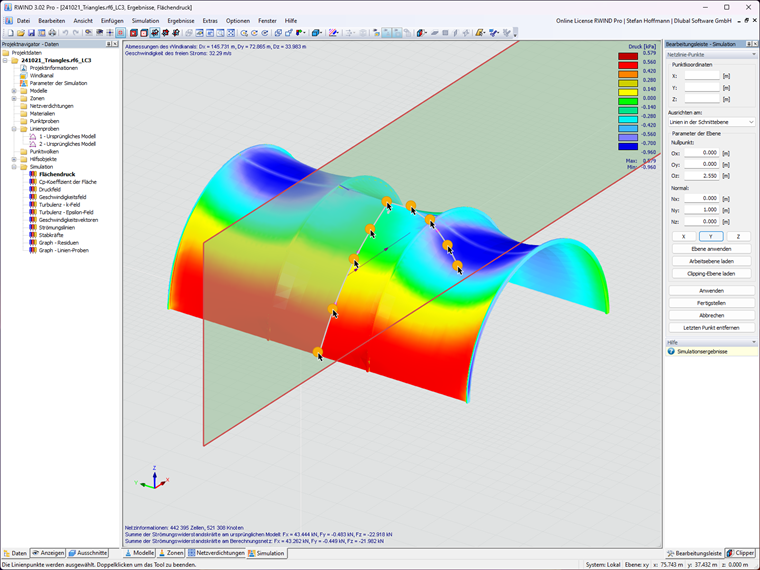

Uma solução é definir mais pontos (2).
