Funkce "Graf podél linie" umožňuje definovat linii na modelu nebo v rovině řezu a vytvořit tak průběh řezu s výsledky podél této linie. Tento graf lze uložit jako liniovou sondu.
Po výběru této funkce lze kliknutím myší vybrat příslušné body linie (nebo polylinie). Souřadnice bodů se zobrazí v panelu, který je tu speciálně pro tento účel. V případě potřeby je zde také možné upravit souřadnice objektu.
Pokud výsledky nezobrazují výsledky na dané ploše, je to pravděpodobně tím, že máte složitější konstrukci a vybrali jste příliš málo vyhodnocovacích bodů.

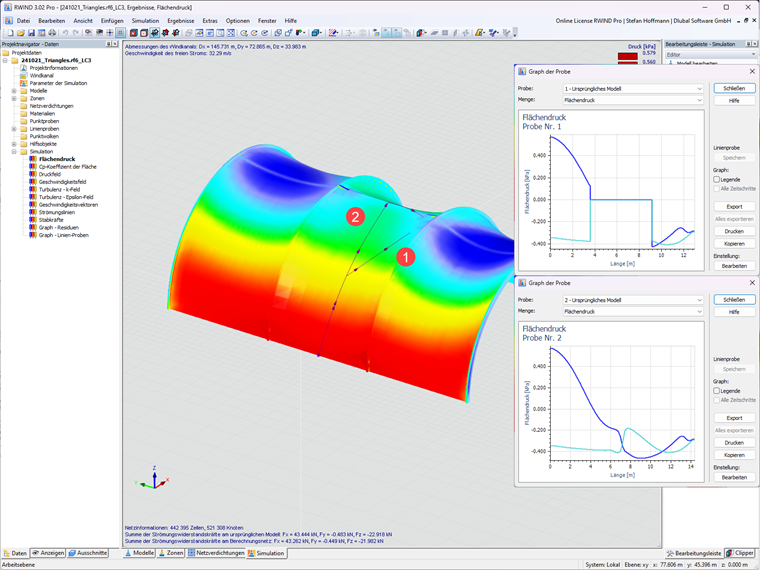

Pokud je liniová sonda při grafickém zadávání dat definována pouze 2 body (A,B), promítne se na model tak, že se segment AB vnitřně rozdělí na n-pomocných bodů a každý z těchto bodů se promítne na nejbližší bod modelu (1). Pokud jsou mezi nimi další objekty, jako v našem modelu, jsou tyto výsledky také zahrnuty.

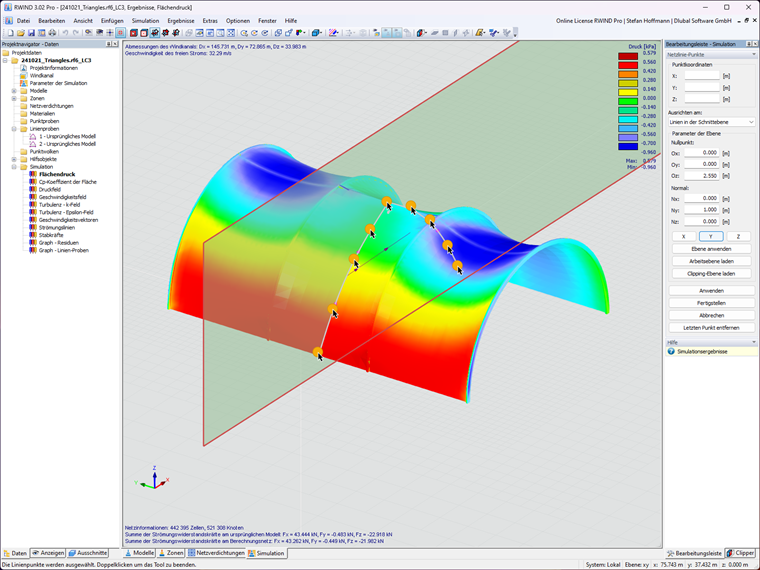

Jako řešení stačí zadat více bodů (2).
