Antwort:
Die Funktion "Graph entlang einer Linie" ermöglicht es, eine Linie am Modell oder in der Slicer-Ebene zu definieren und so ein Schnittdiagramm der Ergebnisse entlang dieser Linie zu erstellen. Dieser Graph kann als Linienprobe abgespeichert werden.

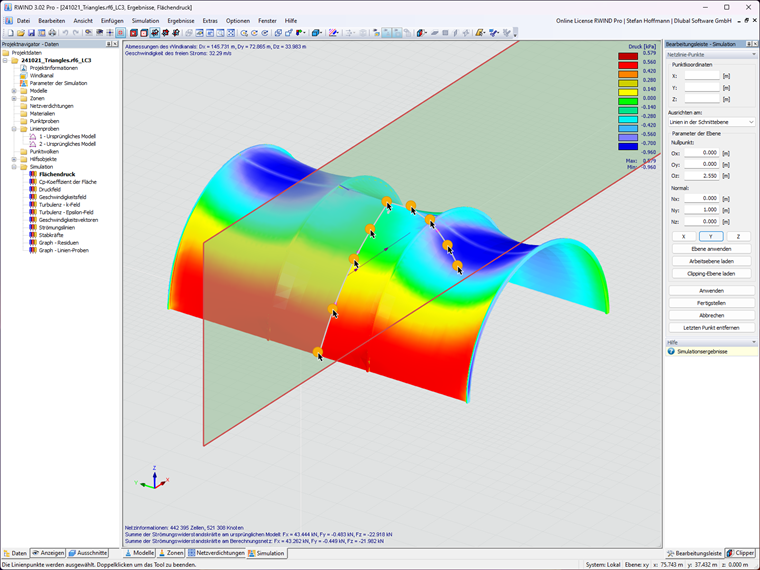

Nach dem Aktivieren der Funktion können die relevanten Punkte der Linie (oder Polylinie) per Mausklick selektiert werden. Die Koordinaten der Punkte werden in dem Panel angezeigt, das hierfür speziell angeordnet ist. Dort kann der Objektfang bei Bedarf auch modifiziert werden.
Wenn die Ergebnisse nicht die Flächenergebnisse anzeigen, liegt es vermutlich daran, dass Sie eine komplexere Struktur haben und zu wenige Auswertepunkte gewählt haben.

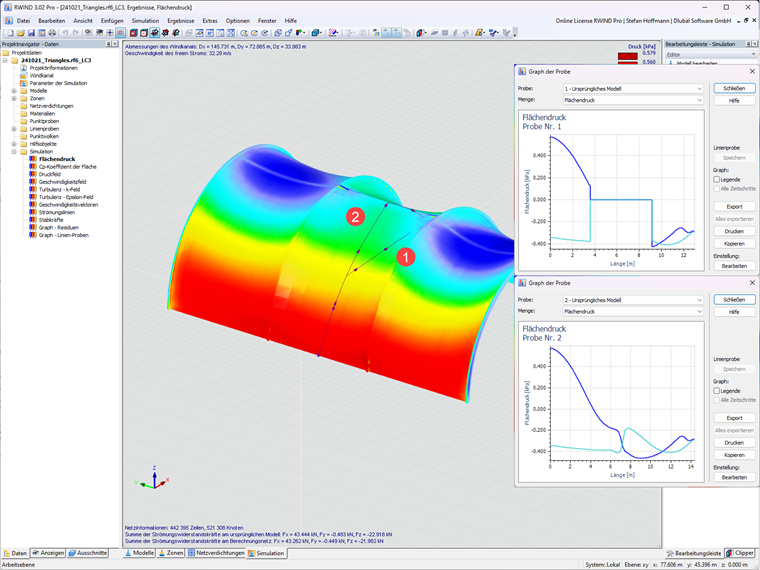

Wenn die Linienprobe bei der grafischen Eingabe nur durch 2 Punkte (A,B) definiert wird, erfolgt ihre Projektion auf das Modell so, dass das Segment AB intern in n-Hilfspunkte unterteilt wird und jeder dieser Punkte auf den nächstgelegenen Punkt des Modells projiziert wird (1). Wenn somit, wie in unserem Modell, Objekte dazwischen liegen, werden diese Ergebnisse mit einbegriffen.
Abhilfe schafft es, mehrere Punkte zu definieren (2).
