Новый тип расчетной диаграммы, называемый Диаграммой последовательного анализа, может использоваться для соединения нескольких диаграмм результатов из разных сочетаний нагрузок. Диаграмма последовательного анализа полезна для изображения полного результата стадий строительства или для описания гистерезисной работы пластической модели материала и её неупругих деформаций.

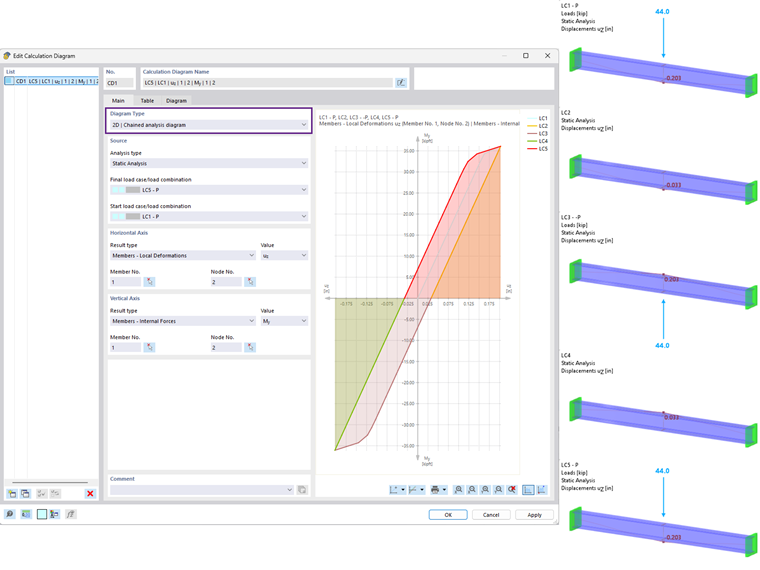

В качестве примера (рисунок 01), стальной элемент с пластической моделью материала изначально нагружается (ЗГ1) до достижения первой точки текучести (когда материал впервые переходит от упругой работы к пластической). В ЗГ2 нагрузка снимается, но происходит постоянная деформация, так как материал вошел в пластическую область. ЗГ, ЗГ4 и ЗГ5 создаются для описания циклической нагрузки (гистерезисная петля).
Множество типов результатов доступны для задания горизонтальных и вертикальных осей диаграммы.
Как показано выше, гистерезисный график может быть сгенерирован путем создания цепочки нагрузок и их совместного построения. Однако статический анализ возможен только с нелинейной изотропной упрочняющей моделью материала. Кинематические упрочняющие модели материалов не поддерживаются в RFEM. Кроме того, в настоящее время доступен только линейный динамический анализ, что означает, что такие нелинейные модели материалов не могут использоваться в динамическом анализе.
Обратитесь по ссылке ниже для получения рекомендаций по созданию новой расчётной диаграммы.
