Un nuevo tipo de diagrama de cálculo llamado diagrama de análisis en cadena se puede usar para conectar múltiples diagramas de resultados de diferentes combinaciones de cargas. El diagrama de análisis en cadena es útil para mostrar el resultado completo de las etapas de construcción o para describir el comportamiento de histéresis de un modelo de material plástico y sus deformaciones inelásticas.

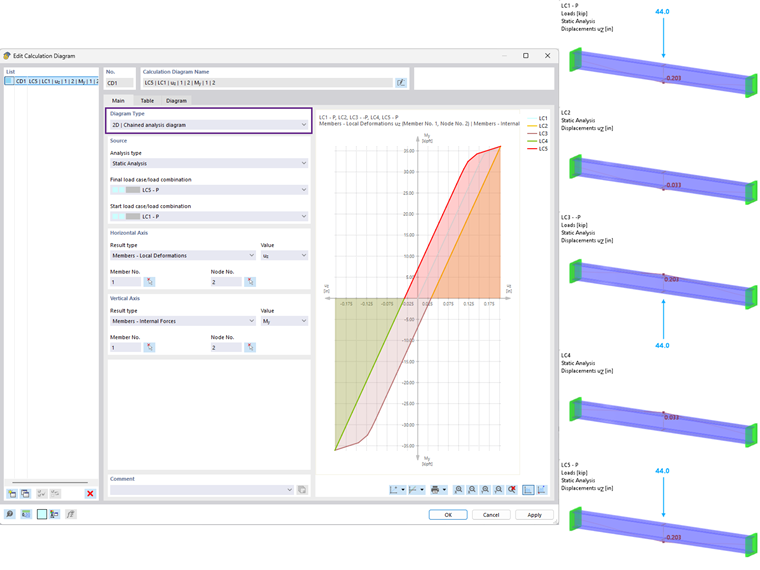

Como ejemplo (Imagen 01), un elemento de acero con modelo de material plástico se carga inicialmente (LC1) hasta alcanzar el primer punto de fluencia (cuando el material inicialmente pasa de un comportamiento elástico a uno plástico). En LC2, se elimina la carga, pero ha ocurrido una deformación permanente ya que el material ha entrado en la región plástica. LC3, LC4 y LC5 se crean para describir la carga cíclica (bucle de histéresis). Hay varios tipos de resultados disponibles para definir los ejes horizontal y vertical del diagrama.
Como se demuestra arriba, un gráfico de histéresis se puede generar creando una cadena de cargas y trazándolas juntas. Sin embargo, el análisis estático solo es factible con un modelo de material de endurecimiento isotrópico no lineal. Los modelos de material de endurecimiento cinemático no son compatibles en RFEM. Además, actualmente solo está disponible el análisis dinámico lineal, lo que significa que estos modelos de material no lineales no se pueden usar en análisis dinámico.
Consulte el enlace a continuación para obtener orientación sobre cómo crear un nuevo diagrama de cálculo.
