Un nouveau type de diagramme de calcul appelé Diagramme d’analyse en chaîne peut être utilisé pour connecter plusieurs diagrammes de résultats issus de combinaisons de charges différentes. Le diagramme d’analyse en chaîne est utile pour afficher le résultat complet des phases de construction, ou pour décrire le comportement d’hystérèse d’un modèle de matériau « plastique » et ses déformations inélastiques.

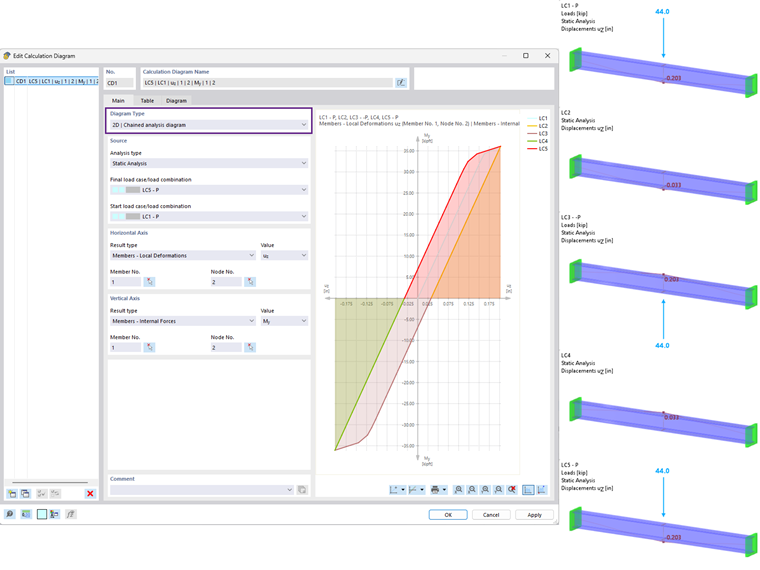

Par exemple (figure 01), une barre en acier avec un modèle de matériau plastique est initialement chargée (CC1) pour atteindre le premier point de fluage (quand le matériau passe initialement d’un comportement élastique à plastique). Dans le CC2, la charge est supprimée, mais une déformation permanente s’est produite, le matériau étant entré dans la région plastique. CC3, CC4 et CC5 sont créés pour décrire la charge cyclique (boucle d’hystérèse).
Plusieurs types de résultats sont disponibles pour définir les axes horizontaux et verticaux du diagramme.
Comme démontré ci-dessus, un graphique d’hystérèse peut être généré en créant une chaîne de charges et en les traçant ensemble. Cependant, une analyse statique n’est possible qu’avec un modèle de matériau à durcissement isotrope non linéaire. Les modèles de matériau à durcissement cinématique ne sont pas pris en charge dans RFEM. De plus, seule l’analyse dynamique linéaire est actuellement disponible, ce qui signifie que de tels modèles de matériaux non linéaires ne peuvent pas être utilisés dans l'analyse dynamique.
Consultez le lien ci-dessous pour des conseils sur la création d'un nouveau diagramme de calcul.
