Nový typ výpočtového diagramu nazvaný Řetězový analytický diagram lze použít ke spojení více výsledkových diagramů z různých kombinací zatížení. Řetězový analytický diagram je užitečný pro zobrazení kompletního výsledku stavebních fází nebo k popisu hysterezního chování plastického materiálového modelu a jeho plastických deformací.

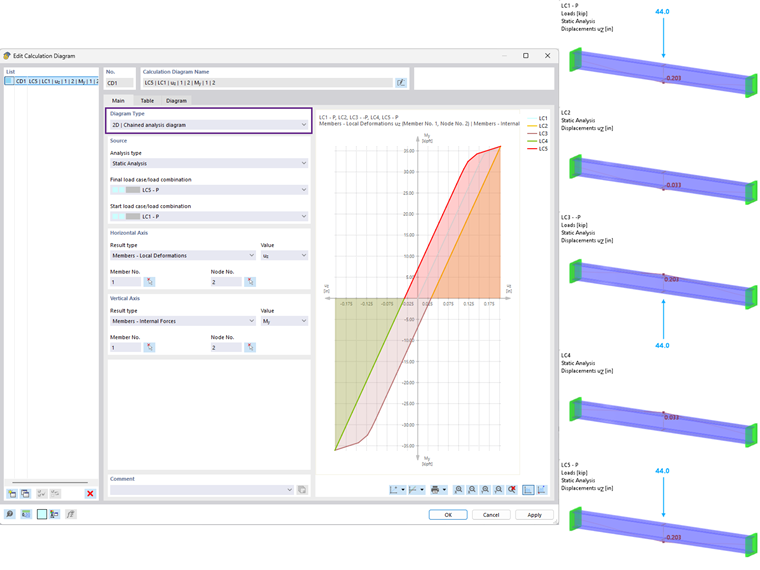

Jako příklad (Obrázek 01), ocelový prvek s plastickým materiálovým modelem je zpočátku zatížen (LC1) k dosažení prvního bodu kluzu (kdy materiál nejprve přechází z elastického do plastického chování). V LC2 je zatížení odstraněno, ale došlo k trvalé deformaci, protože materiál vstoupil do plastické oblasti. LC3, LC4 a LC5 jsou vytvořeny k popisu cyklického zatížení (hysterezní smyčka).
Je k dispozici více typů výsledků pro definování horizontální a vertikální osy diagramu.
Jak bylo uvedeno výše, hysterezní graf může být generován vytvořením řetězu zatížení a jejich zobrazením dohromady. Nicméně, statická analýza je možná pouze s nelineárním materiálovým modelem s izotropním zpevněním. Kinematické zpevnění materiálových modelů není v RFEM podporováno. Dále je aktuálně dostupná pouze lineární dynamická analýza, což znamená, že takové nelineární materiálové modely nelze použít v dynamické analýze.
Odkaz níže poskytuje pokyny pro vytvoření nového výpočtového diagramu.
