Ein neuer Berechnungsdiagrammtyp namens „Verkettetes Berechnungsdiagramm“ kann verwendet werden, um mehrere Ergebnisdiagramme aus verschiedenen Lastkombinationen miteinander zu verbinden. Das verkettete Berechnungsdiagramm ist nützlich, um das vollständige Ergebnis von Bauzuständen darzustellen oder um das Hystereseverhalten eines plastischen Materialmodells und dessen unelastische Verformungen zu beschreiben.

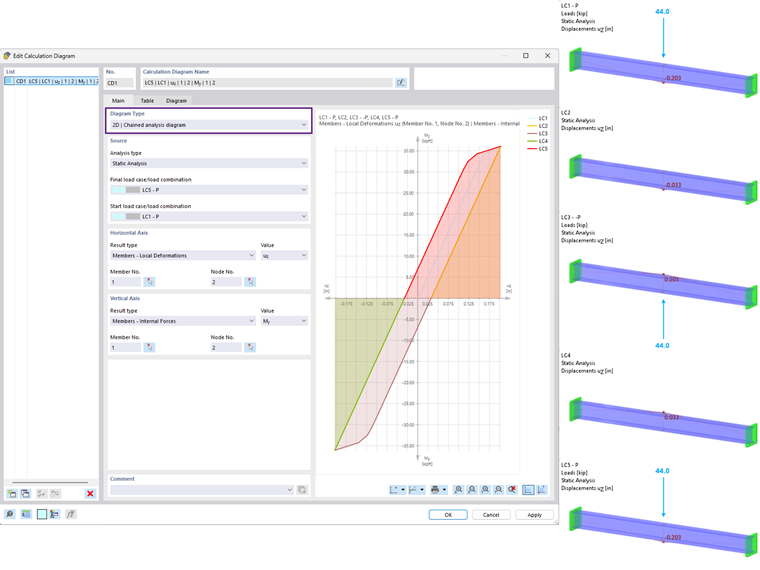

Als Beispiel (Bild 1) wird zunächst ein Stahlstab mit einem plastischen Materialmodell belastet (LF1), bis der erste Fließpunkt erreicht ist (wenn das Material vom elastischen in das plastische Verhalten übergeht). In LF2 wird die Last entfernt, aber es ist eine bleibende Verformung aufgetreten, da das Material in den plastischen Bereich übergegangen ist. LF3, LF4 und LF5 werden erstellt, um die zyklische Belastung (Hysterese-Schleife) zu beschreiben.
Es stehen mehrere Ergebnistypen zur Verfügung, um die horizontale und vertikale Achse des Diagramms zu definieren.
Wie oben gezeigt, kann ein Hysteresediagramm erstellt werden, indem eine Kette von Lasten erzeugt und diese gemeinsam dargestellt werden. Eine statische Analyse ist jedoch nur mit einem Materialmodell mit nichtlinearer isotropischer Verfestigung möglich. Materialmodelle mit kinematischer Verfestigung werden in RFEM nicht unterstützt. Darüber hinaus ist derzeit nur eine lineare dynamische Analyse verfügbar, was bedeutet, dass solche nichtlinearen Materialmodelle nicht in der dynamischen Analyse verwendet werden können.
Eine Anleitung zum Erstellen eines neuen Berechnungsdiagramms finden Sie unter dem nachstehenden Link.
