Обмен данными между HiCAD и RFEM 6 осуществляется на основе файлового обмена. Программы поддерживают следующие форматы:
Файл IFC из HiCAD в RFEM 6

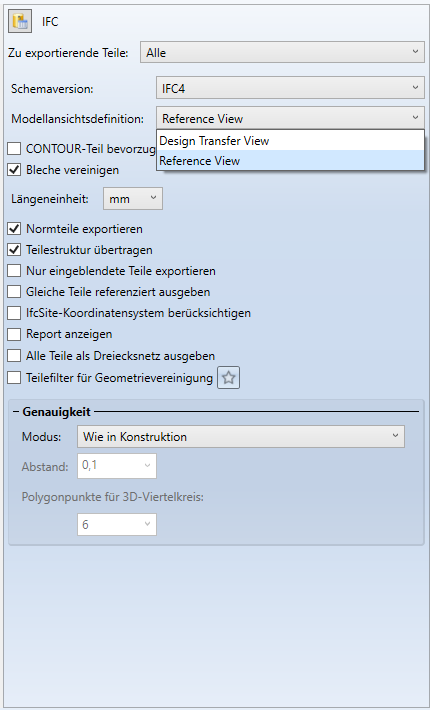

Для экспорта из HiCAD в формате IFC доступны определения представления модели «Design Transfer View» и «Reference View». Оба формата можно импортировать в RFEM 6.
После импорта в RFEM 6 автоматически открывается IFC-навигатор, через который можно выбрать импортированные компоненты. Структура аналогична созданной в HiCAD структуре сборки.
Вы также можете управлять видимостью через типы объектов IFC в навигаторе.
С помощью правого щелчка на одном или нескольких объектах у вас есть возможность преобразовать их в объекты RFEM.
Файл IFC из RFEM 6 в HiCAD
Для обмена файлом IFC из RFEM 6 важно использовать тип файла «IFC 4 – Reference view» при сохранении.
После этого файл можно импортировать в HiCAD с помощью импорта 3D.
DSTV-Produkt (.stp) из HiCAD в RFEM 6

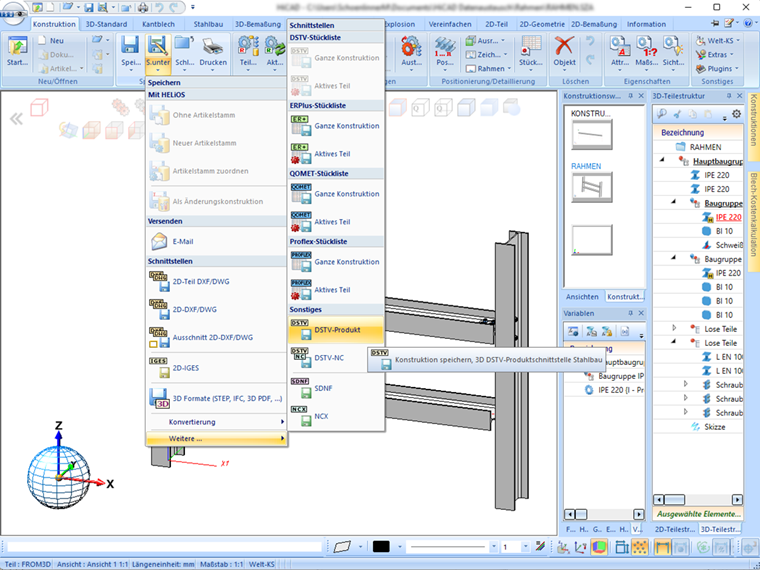

Для обмена в формате DSTV .stp выберите в HiCAD опцию сохранения «Другие...» и «DSTV-Produkt».
Для импорта в RFEM 6 здесь также доступна опция «DSTV», с помощью которой вы можете загрузить этот формат файла.
Затем автоматически откроется окно «Таблицы преобразования», в котором вы можете задать материалы и секции профилей.
DSTV-Produkt (.stp) из RFEM 6 в HiCAD
При экспорте файла DSTV из RFEM 6 его также можно импортировать в HiCAD, открыв DSTV-Produkt.
Вы получите осевые линии профилей в виде так называемых стержневых элементов. После этого их можно преобразовать в профили с помощью команды «Austauschen in Normprofil».
