Para el intercambio de datos entre HiCAD y RFEM 6, puedes usar el intercambio de datos basado en archivos. Los programas admiten los siguientes formatos:
- Archivo IFC de HiCAD a RFEM 6

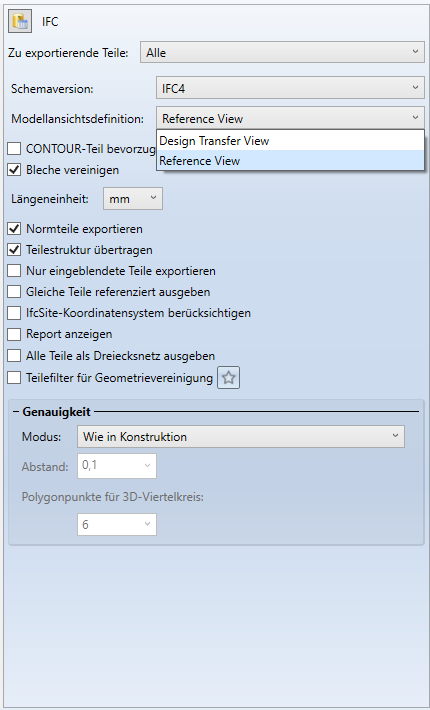

Para la exportación desde HiCAD en formato IFC, están disponibles las definiciones de vista de modelo "Design Transfer View" y "Reference View". Ambos formatos se pueden importar en RFEM 6.
Después de la importación en RFEM 6, se abrirá automáticamente el navegador IFC, donde se pueden seleccionar los componentes importados. La estructura se organiza tal como fue creada en la estructura de ensamblaje en HiCAD.
Además, puedes controlar la visibilidad a través de los tipos de objetos IFC en el navegador.
Con un clic derecho sobre uno o más objetos, tienes la opción de convertirlos en objetos de RFEM.
- Archivo IFC de RFEM 6 a HiCAD
Para el intercambio de un archivo IFC desde RFEM 6, es importante que al guardar utilices el tipo de archivo "IFC 4 – Reference view".
Luego, puedes importar el archivo en HiCAD mediante una importación 3D.
- DSTV-Producto (.stp) de HiCAD a RFEM 6

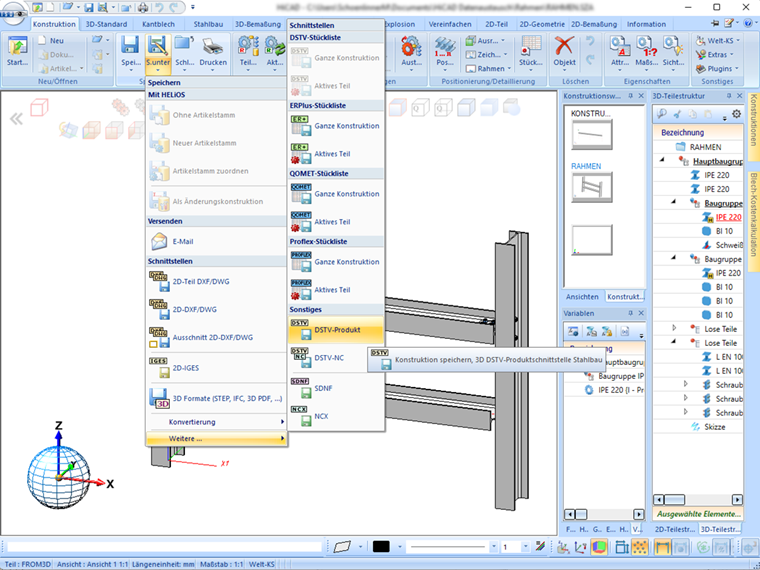

Para el intercambio en formato DSTV .stp, selecciona en HiCAD la opción de guardar "Otros…" y "DSTV-producto".
Para la importación en RFEM 6, también tienes la opción "DSTV", con la que puedes leer este formato de archivo.
Se abrirá automáticamente la ventana "Tablas de conversión", donde puedes establecer los materiales y las secciones de perfil.
- DSTV-Producto (.stp) de RFEM 6 a HiCAD
Si exportas un archivo DSTV desde RFEM 6, también puedes importarlo en HiCAD abriendo un producto DSTV.
Obtendrás las líneas de centro de gravedad de los perfiles en forma de elementos de barra. Luego, puedes convertirlas en perfiles utilizando el comando "Cambiar a perfil estándar".
