При импорте файла .stp в RFEM или RSTAB я получаю сообщение об ошибке со ссылкой для выбора другого формата. Как импортировать файлы .stp?

Ответ

К сожалению, имеется два различных интерфейса с одним и тем же расширением файла: первый - это интерфейс .stp немецкого стального конструктивного изделия (DSTV), а другой - интерфейс STEP ( ST для Exchange модели продукта), определенный в ISO стандарт 10303.

В то время как интерфейс DSTV относится к осям системы стержней, то есть к модели конструкций, STEP-интерфейс относится к геометрии модели в виде граничных линий, поверхностей и простых твердых тел. Модели можно импортировать в качестве объектов RFEM (узлы, линии, поверхности, твердые тела) или в качестве фоновых слоев для ручной выборки точек. Интерфейс STEP, как правило, не передает никакие системные линии, а только внешние контуры компонентов конструкции, поэтому уровни системы должны быть созданы вручную впоследствии. Это можно реализовать в RFEM и RFEM, например, с помощью модели CAD / BIM .

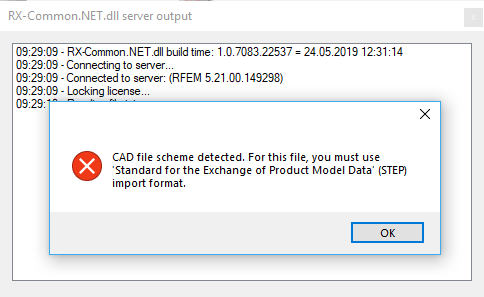

Если появляется сообщение об ошибке, показанное на рисунке 01, вы попытались импортировать файл .stp на основе STEP с помощью интерфейса DSTV. Как описано выше, оба формата несовместимы друг с другом.

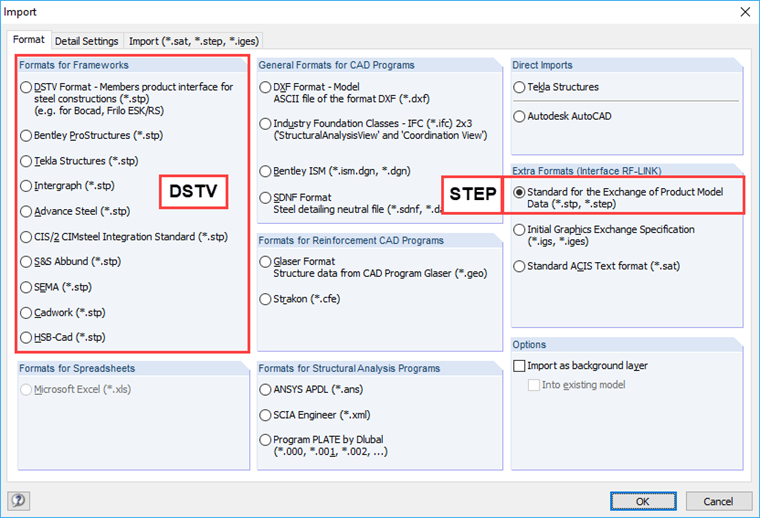

В этом случае, выберите формат STEP для импорта, как показано на рисунке 02. Если появляется сообщение, показанное на рисунке 03, это связано с тем, что для данного интерфейса требуется дополнительный модуль RF-LINK .

Ключевые слова

.stp Stp STEP DSTV Интерфейс Импорт RF-LINK Примечание № 12534
