Ответ:
В принципе, элементы IFC можно выбирать графически. Если вы откроете контекстное меню (щёлкнув правой кнопкой мыши), вы сможете решить для каждого элемента, хотите ли вы преобразовать его в стержень, поверхность или тело.
Для преобразования элементов IFC в элементы Dlubal (например, сечения Dlubal) должна быть доступна необходимая информация. Для этого необходимо проверить следующие аспекты.
1. Zuweisung der Dlubal Namen in der Konvertierungstabelle
В строке меню CAD/BIM вы можете получить доступ к информации о соответствующих объектах IFC, используя таблицы преобразования. Информация, импортированная из файла IFC, отображается в первом столбце таблицы. Diese erfolgreich ausgelesenen Material- und Querschnittsbezeichnungen sind eindeutig zu IFC-Objekten zugewiesen. Für die Konvertierung müssen diesen externen Material- und Querschnittsbezeichnungen entsprechend die Dlubal-Namen in der Tabelle zugewiesen werden. Die Dlubal-Namen können aus der Material- und Querschnittsbibliothek ausgewählt werden.
Werden die IFC-Objekte nun in RFEM-Objekte umgewandelt, wird die definierte Konvertierung aus den Konvertierungstabellen übernommen.
2. Bezeichnung der Querschnitte kann nicht aus der IFC-Datei ausgelesen werden
У некоторых импортированных файлов IFC считанные сечения не отображаются в таблице преобразования. Столбец таблицы внешних сечений пуст. Однако название сечения отображается в свойствах элементов IFC. Das bedeutet, dass die Information zum Querschnitt in der IFC-Datei vorhanden ist, aber diese von RFEM nicht direkt ausgelesen werden kann, da die Informationen an einem anderen Ort innerhalb der IFC gespeichert sind.

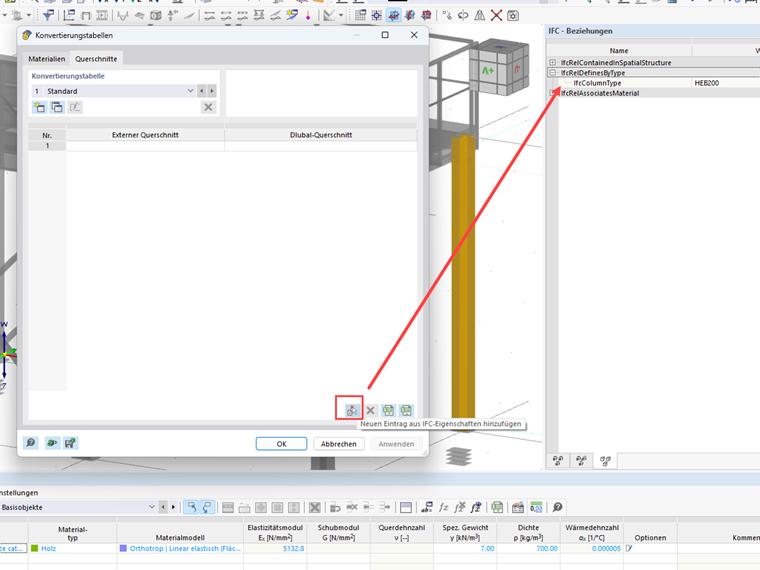

Um den Speicherort der Material- oder Querschnittsbezeichnung nachträglich zu ergänzen, kann ein neuer Eintrag aus den IFC-Eigenschaften für die Konvertierungstabelle hinzugefügt werden.
Jetzt kann eine Konvertierung gemäß Punkt 1 durchgeführt werden.
