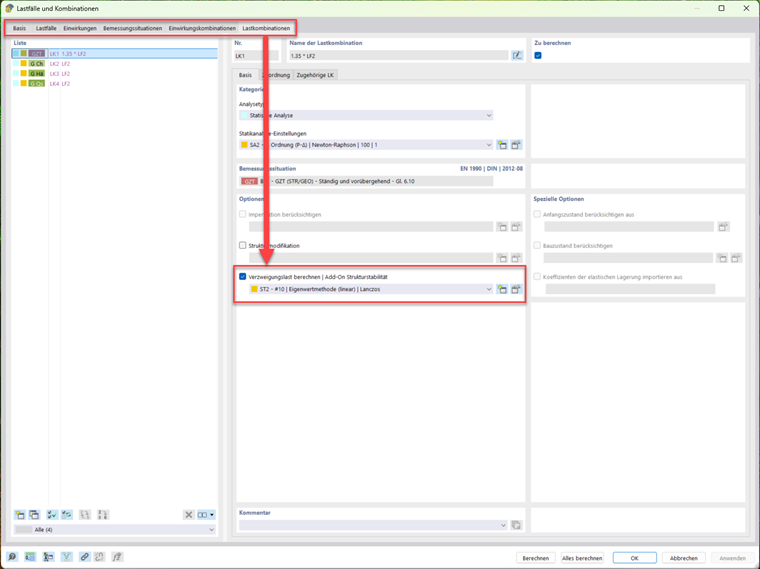

В соответствующем диалоговом окне активируйте "Рассчитать критическую нагрузку". После расчета откройте "Анализ устойчивости" и отобразите "Результаты по стержням". Теперь вы можете прочитать длины изгиба для соответствующих собственных форм.
Но внимание! Длины изгиба вокруг сильной и слабой оси рассчитываются только на основе критической нагрузки (Mcr). Пользователь должен самостоятельно определить по изгибной форме, какая длина изгиба является подходящей, а какая нет.
В примере стержень закреплен вокруг обеих осей по третьему случаю Эйлера. Форма 1 показывает изгиб вокруг слабой оси (ось z). Соответственно, коэффициент длины изгиба kcr,v является корректным коэффициентом для изгиба вокруг оси z. Для изгиба вокруг сильной оси (ось y) необходимо искать форму изгиба с соответствующим направлением. В этом случае это форма 7. Соответственно, коэффициент длины изгиба kcr,u является корректным коэффициентом для изгиба вокруг оси y.

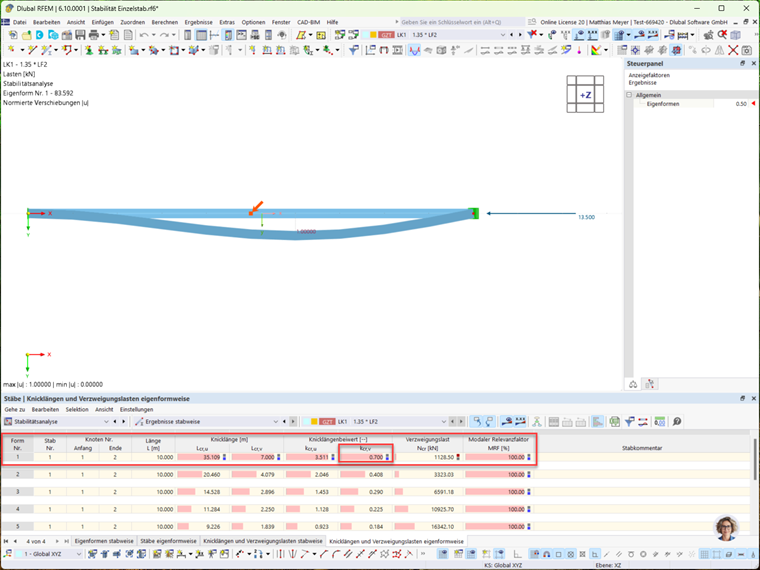

Рисунок 02 показывает изгибную форму 1

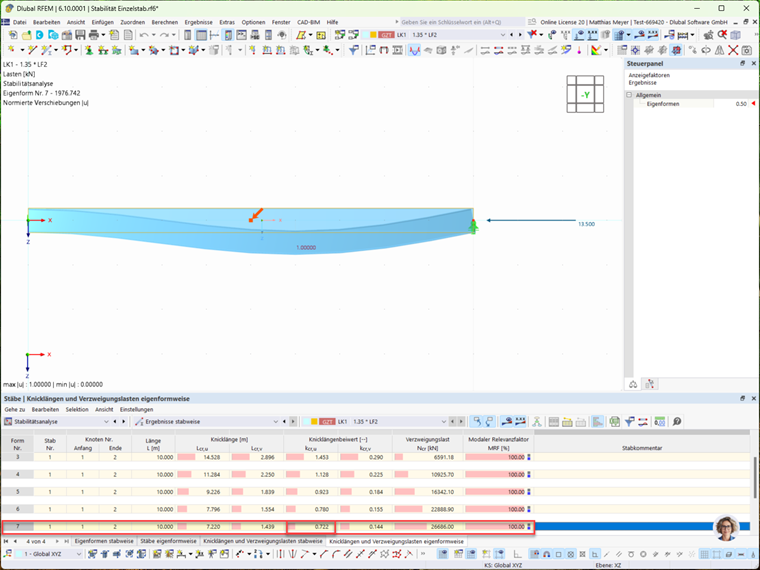

Рисунок 03 показывает изгибную форму 7
