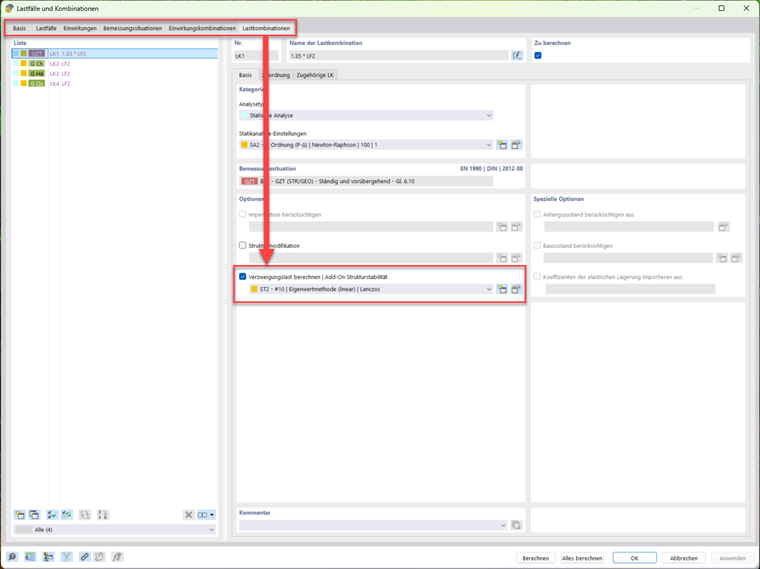

Active en el cuadro de diálogo correspondiente "Calcular carga de bifurcación". Después del cálculo, abra el "Análisis de estabilidad" y muestre los "Resultados por pilar". Ahora puede leer las longitudes de pandeo para la forma propia correspondiente.
¡Pero atención! Las longitudes de pandeo alrededor del eje fuerte y débil se recalculan solo a través de la carga de bifurcación (Mcr). El usuario debe decidir, basándose en la figura de pandeo, cuál longitud de pandeo es razonable y cuál no lo es.
En el ejemplo, el pilar está soportado en ambos ejes según el caso Euler 3. La forma 1 muestra un pandeo alrededor del eje débil (eje z). En consecuencia, el coeficiente de longitud de pandeo kcr,v es el coeficiente correcto para el pandeo alrededor del eje z. Para el pandeo alrededor del eje fuerte (eje y), debe buscarse en la figura de pandeo con la dirección de pandeo correspondiente. En este caso, se trata de la forma 7. En consecuencia, el coeficiente de longitud de pandeo kcr,u es el coeficiente correcto para el pandeo alrededor del eje y.

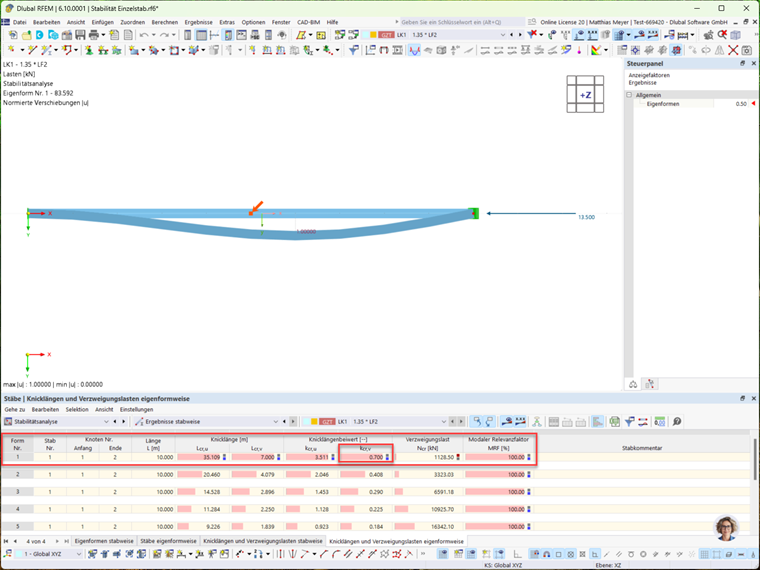

La imagen 02 muestra la figura de pandeo 1

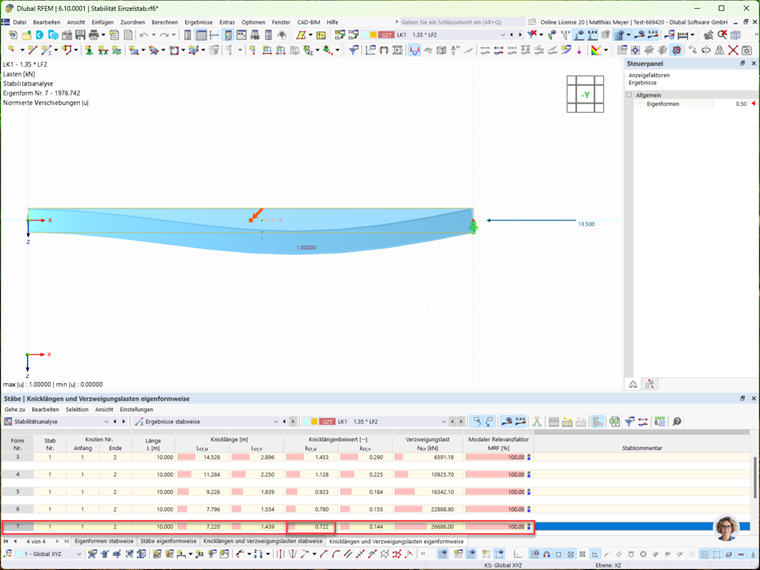

La imagen 03 muestra la figura de pandeo 7
