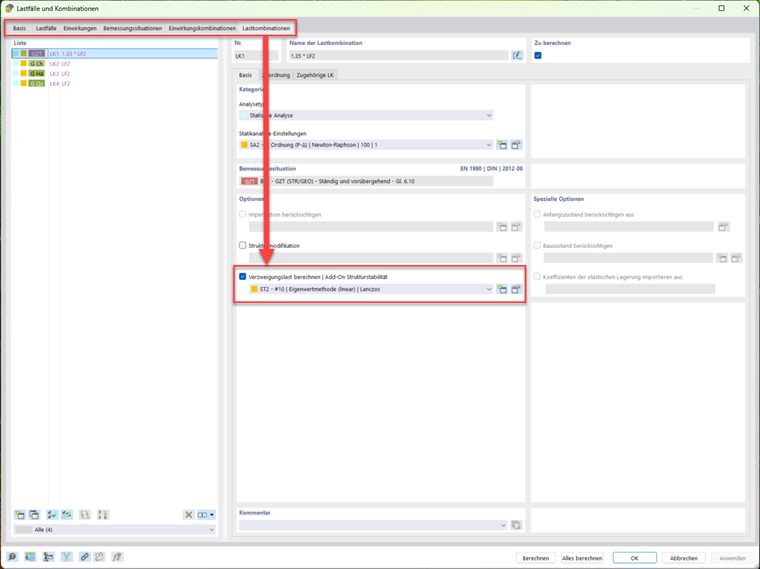

Aktywuj w odpowiednim oknie dialogowym "Obliczanie obciążenia rozgałęzienia". Po obliczeniu otwórz "Analizę stateczności" i wyświetl "Wyniki według pręta". Teraz możesz odczytać długości wyboczenia dla odpowiednich form własnych.
Ale uwaga! Długości wyboczenia wokół osi silnej oraz osi słabej są obliczane jedynie na podstawie obciążenia rozgałęzienia (Mcr). Użytkownik musi na podstawie figury wyboczenia samodzielnie zdecydować, która długość wyboczenia jest tutaj sensowna, a która nie.
W przykładzie pręt jest podparty wokół obu osi w sposób analogiczny do przypadku Eulera 3. Forma 1 pokazuje wyboczenie wokół osi słabej (oś z). Odpowiednio, współczynnik długości wyboczenia kcr,v jest właściwym współczynnikiem dla wyboczenia wokół osi z. Dla wyboczenia wokół osi silnej (oś y) należy szukać figury wyboczenia z odpowiednim kierunkiem wyboczenia. W tym przypadku jest to forma 7. Odpowiednio, współczynnik długości wyboczenia kcr,u jest właściwym współczynnikiem dla wyboczenia wokół osi y.

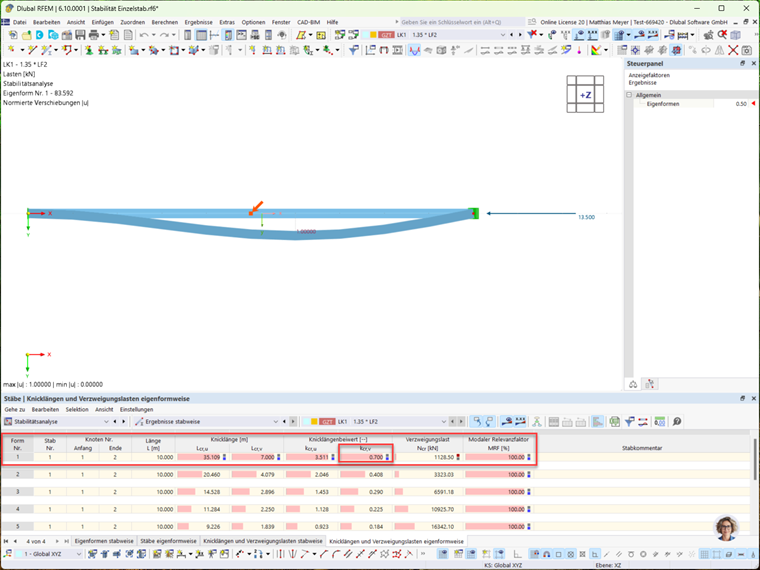

Obraz 02 pokazuje figurę wyboczenia 1

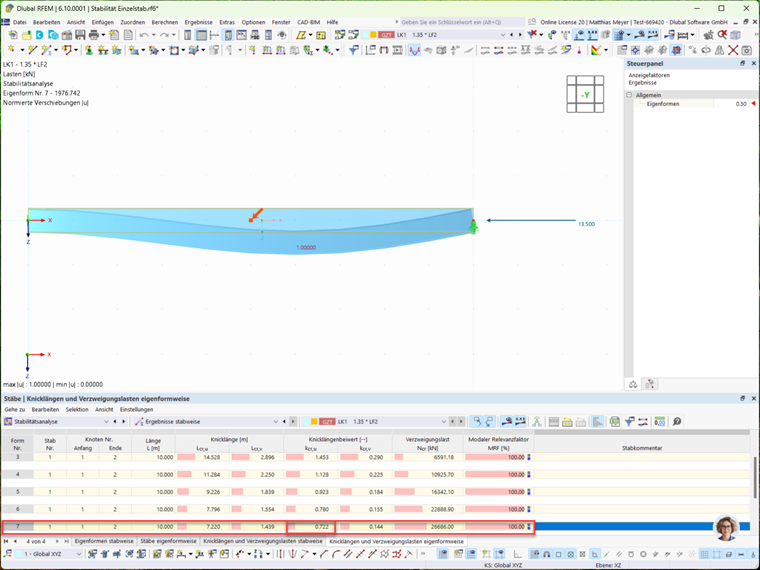

Obraz 03 pokazuje figurę wyboczenia 7
