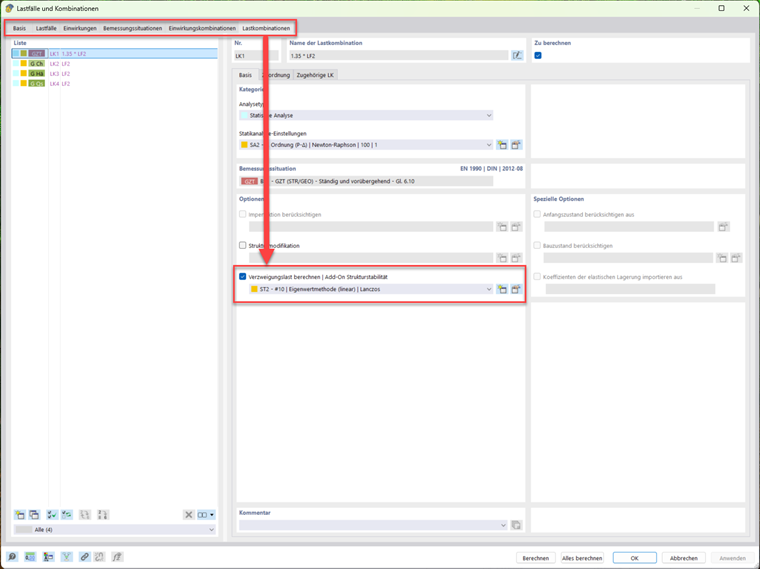

Ative no respectivo diálogo "Calcular carga de ramificação". Após o cálculo, abra a "Análise de estabilidade" e visualize os "Resultados por barra". Agora você pode ler os comprimentos de flambagem para a respectiva forma própria.
Mas atenção! Os comprimentos de flambagem em torno do eixo forte e do eixo fraco são apenas recalculados através da carga de ramificação (Mcr). O usuário deve decidir, com base na figura de flambagem, qual comprimento de flambagem é sensato e qual não.
No exemplo, a barra está apoiada em torno de ambos os eixos conforme o caso de Euler 3. A Forma 1 mostra uma flambagem em torno do eixo fraco (eixo z). Consequentemente, o coeficiente de comprimento de flambagem kcr,v é o coeficiente correto para flambagem em torno do eixo z. Para a flambagem em torno do eixo forte (eixo y), é necessário procurar na figura de flambagem pela direção de flambagem correspondente. Neste caso, trata-se da Forma 7. Consequentemente, o coeficiente de comprimento de flambagem kcr,u é o coeficiente correto para flambagem em torno do eixo y.

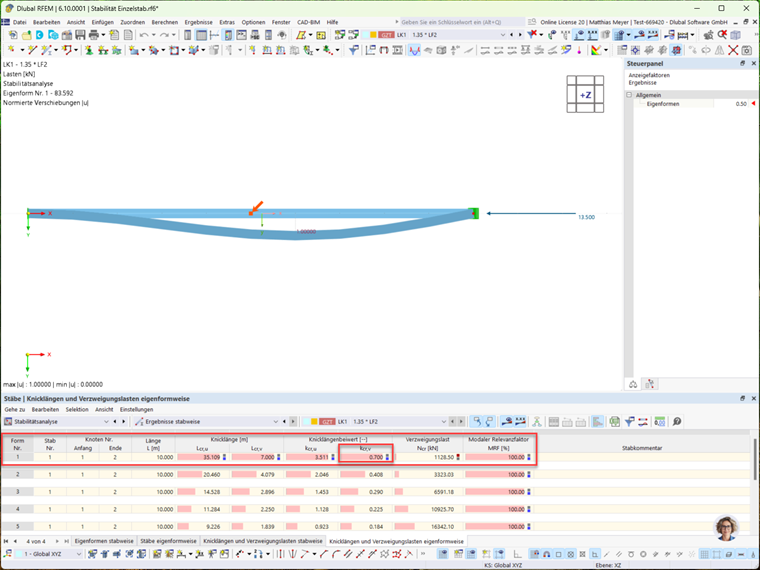

A imagem 02 mostra a figura de flambagem 1

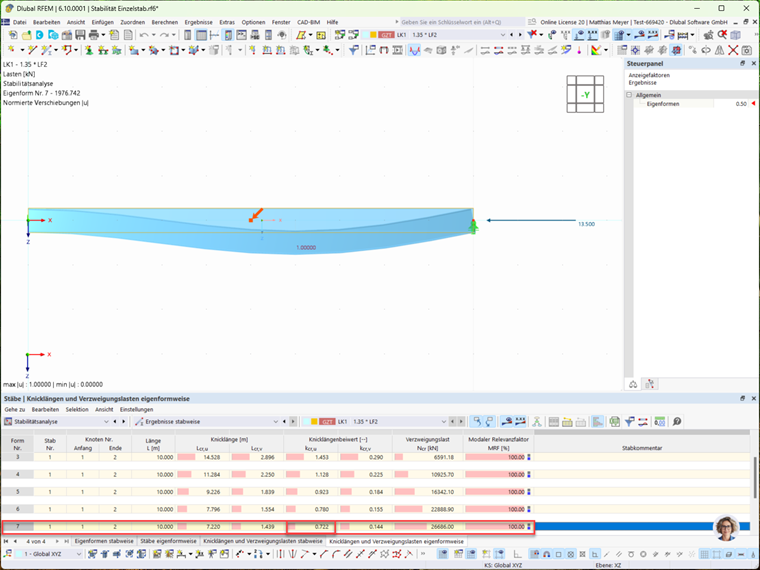

A imagem 03 mostra a figura de flambagem 7
