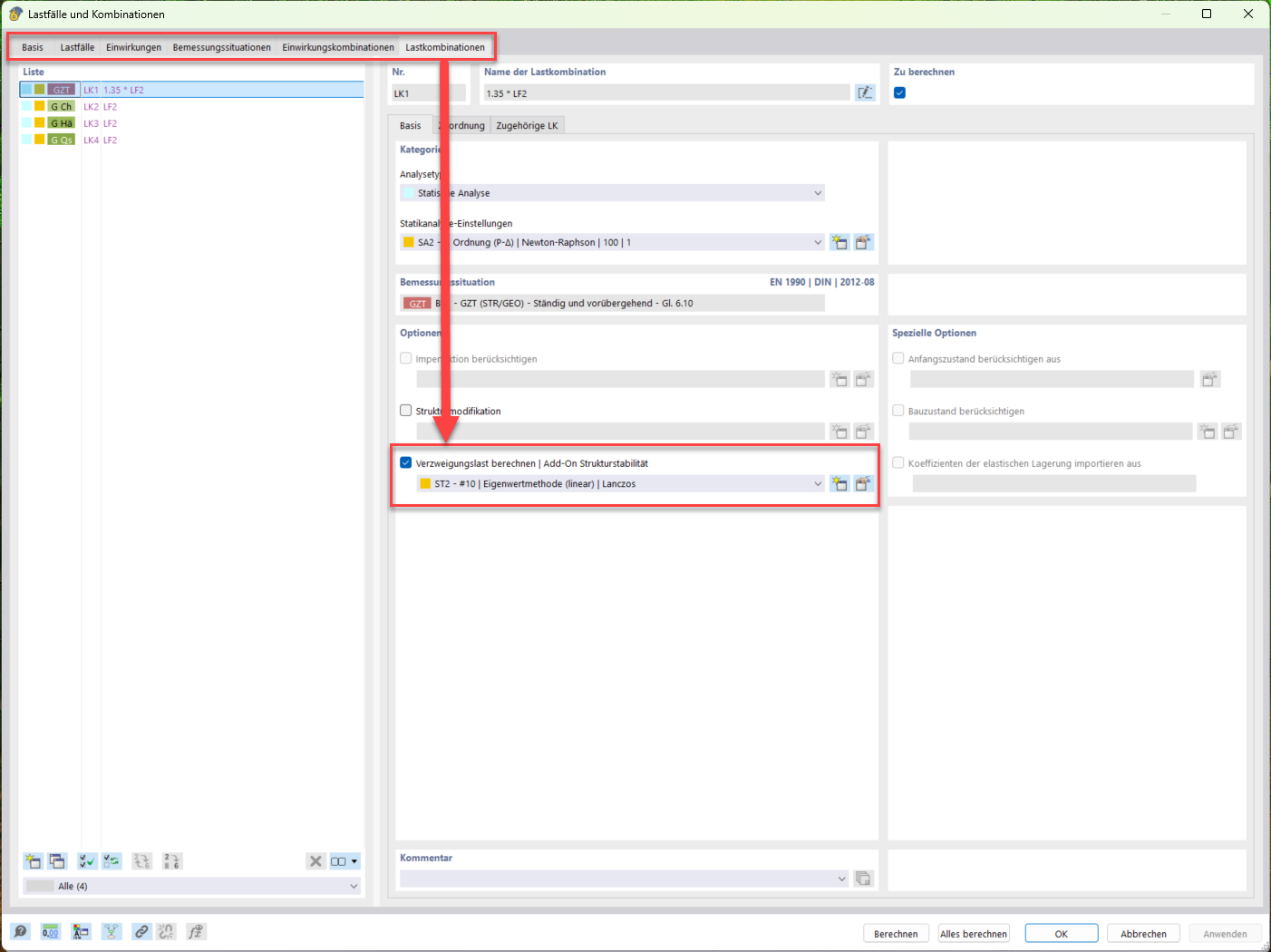

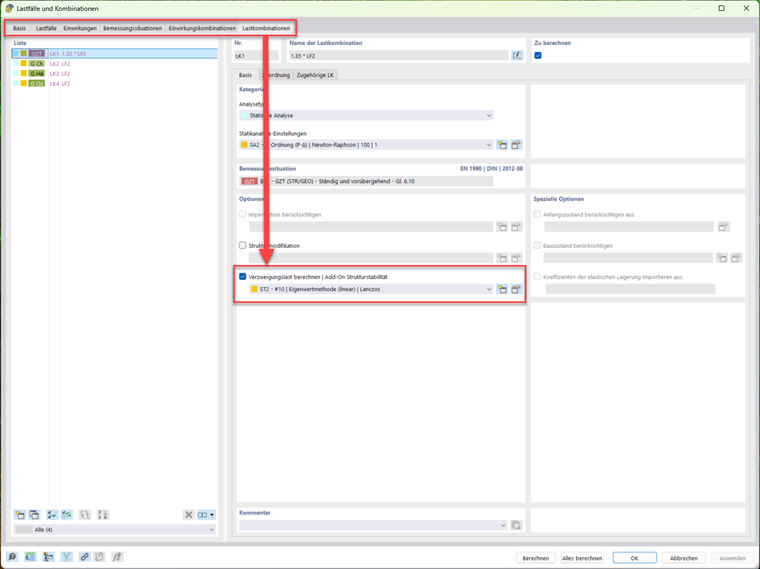

Activez dans la fenêtre de dialogue correspondante « Calculer la charge critique ». Après le calcul, ouvrez l’« Analyse de stabilité » et affichez les « Résultats par barre ». Vous pouvez maintenant lire les longueurs efficaces pour le mode propre correspondant.
Attention cependant ! Les longueurs de flambement autour de l’axe fort ainsi que de l’axe faible sont uniquement recalculées via la charge critique (Mcr). L’utilisateur doit décider lui-même, en fonction du mode de flambement, quelle longueur efficace est pertinente et laquelle ne l’est pas.
Dans l’exemple, la barre est encastrée autour des deux axes selon le cas Euler 3. Le mode 1 montre un flambement autour de l’axe faible (axe z). En conséquence, le coefficient de longueur efficace kcr,v est le coefficient correct pour le flambement autour de l’axe z. Pour le flambement autour de l’axe fort (axe y), il faut rechercher un mode de flambement avec la direction de flambement correspondante. Dans ce cas, il s’agit du mode 7. En conséquence, le coefficient de longueur de flambement kcr,u est le coefficient correct pour le flambement autour de l’axe y.

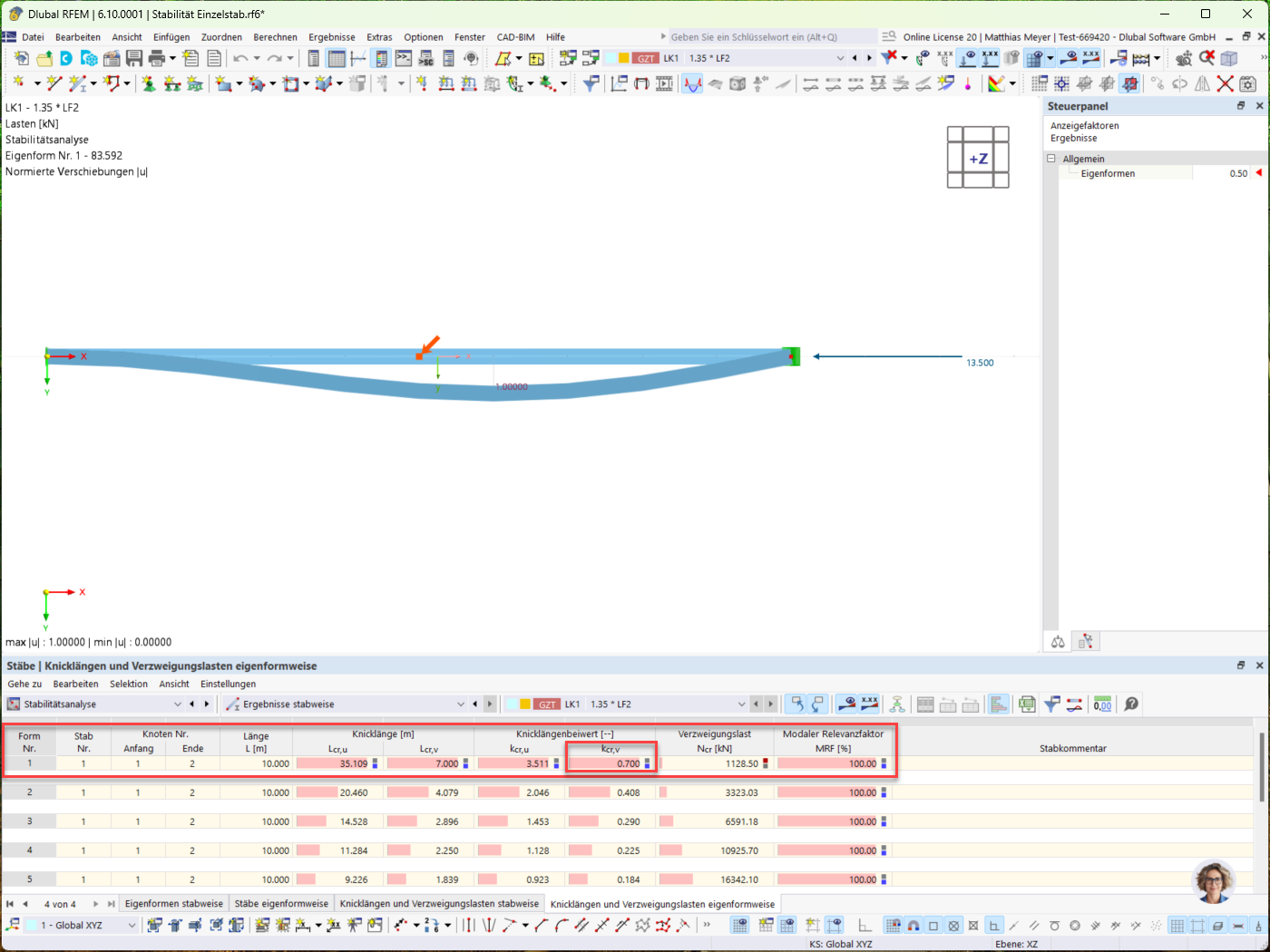

L’image 02 montre le mode de flambement 1

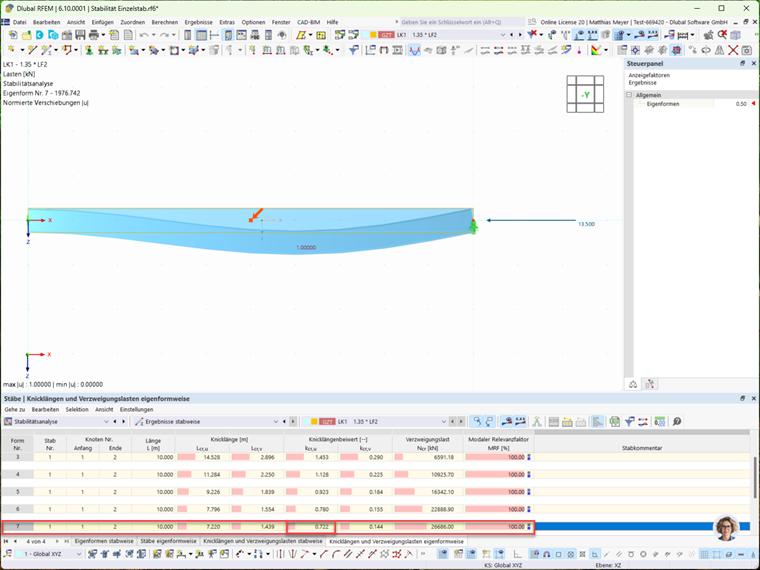

L’image 03 montre le mode de flambement 7
