Ответ:
Определение ребра: С помощью ребер можно моделировать балочные плиты (распорные балки). Для этого типа стержня учитываются эксцентриситеты и участвующие ширины плит в FEM-модели.
Возникающие нормальные силы: Например, если распорная балка определяется через тип стержня ребра, получается эксцентричный стержень, который прилегает к нижней стороне оси плиты.
Даже в случае шарнирно опираемой системы, подверженной чистому изгибу, в оси стержня возникают нормальные силы.

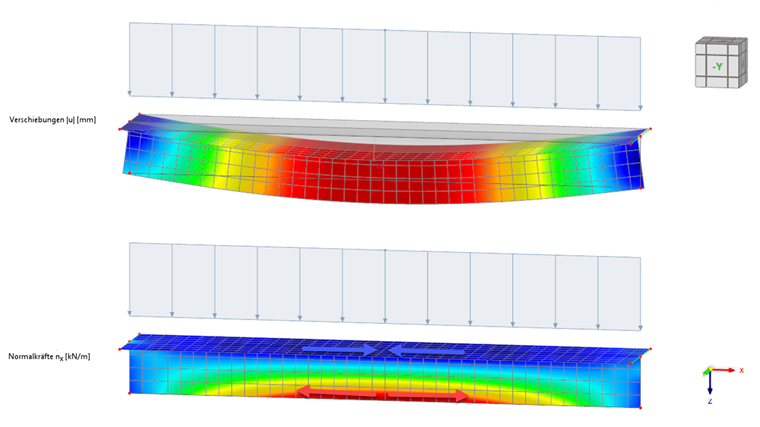

Момент делится на силу сжатия (синие стрелки) в плите и силу натяжения (красные стрелки) в стержне. Система в целом находится в равновесии, так что нормальные силы из плиты и стержня взаимно компенсируются.
