Odpowiedź:
Definicja żebra:
Żebra mogą odwzorować belki płytowe (podciągi). W przypadku tego typu pręta, ekscentryczności oraz szerokości współpracujących płyt są uwzględniane w modelu MES.
Występujące siły normalne:
Na przykład, jeśli podciąg zostanie zdefiniowany poprzez typ pręta żebro, powstaje ekscentryczny pręt, który przylega do dolnej części osi płyty.
Nawet w przypadku układu przegubowego, który jest obciążony czystym zginaniem, siły normalne występują na osi pręta.

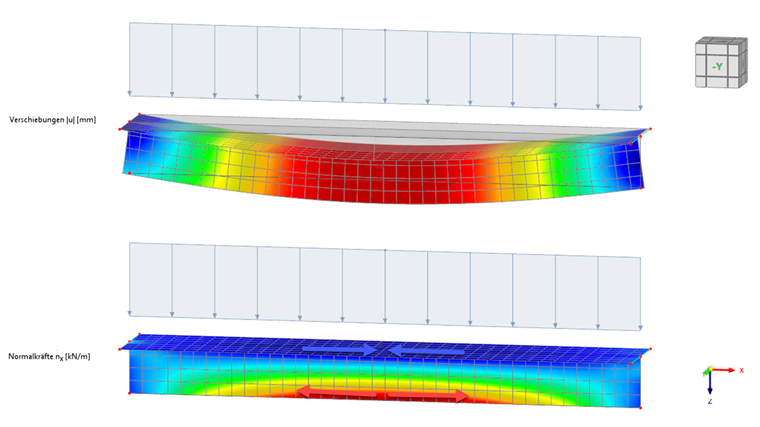

W tym przypadku moment dzieli się na siłę ściskającą (niebieskie strzałki) w płytach i siłę rozciągającą (czerwone strzałki) w pręcie.
System znajduje się w ogólnym stanie równowagi, dzięki czemu siły normalne z płyt i pręta nawzajem się znoszą.
