Définition d’une nervure :
Les nervures permettent de représenter des poutres en T. Pour ce type de barre, les excentricements et les largeurs de plaques participantes sont prises en compte dans le modèle EF.
Efforts normaux apparents :
Par exemple, si une poutre en T est définie comme un type de barre nervure, il en résulte une barre excentrée, adjacente à la face inférieure de l’axe de la plaque.
Même dans un système bi-articulé soumis à une flexion pure, des efforts normaux apparaissent sur l’axe de la barre.

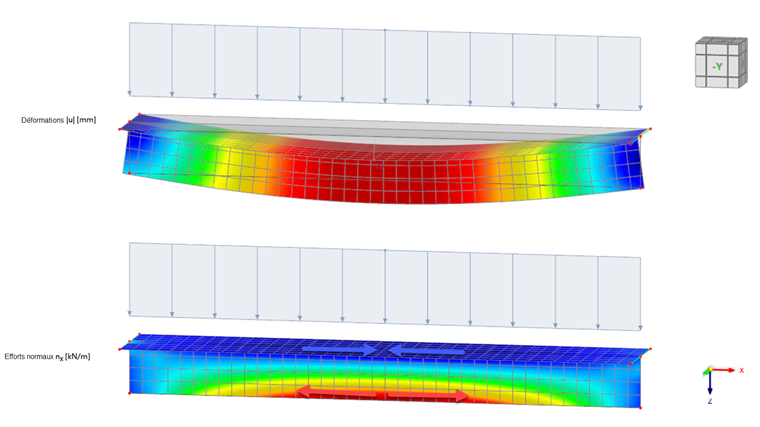

Le moment se divise alors en un effort de compression (flèches bleues) dans la plaque et un effort de traction (flèches rouges) dans la barre.
Le système se trouve globalement en équilibre, de sorte que les efforts normaux de la plaque et de la barre s’annulent mutuellement.
