Definition einer Rippe:
Mit Rippen können Plattenbalken (Unterzüge) abgebildet werden. Bei diesem Stabtyp werden die Exzentrizitäten und mitwirkenden Plattenbreiten im FEM-Modell berücksichtigt.
Auftretende Normalkräfte:

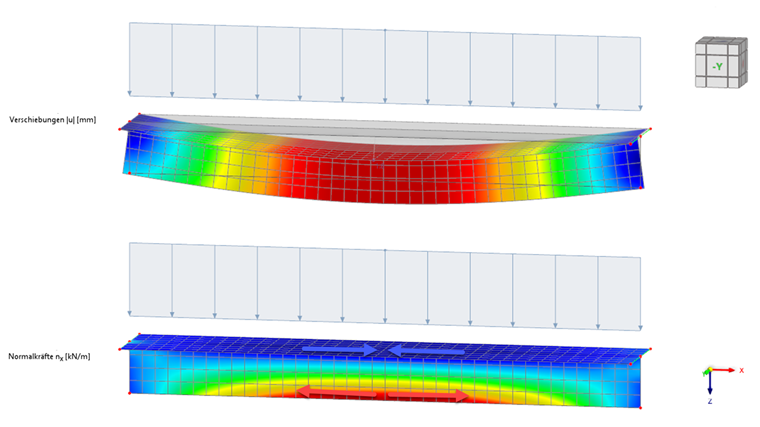

Wird beispielsweise ein Unterzug über den Stabtyp Rippe definiert, entsteht ein exzentrischer Stab, welcher an die Unterseite der Plattenachse angrenzt.
Auch bei einem gelenkig gelagerten System, welches durch eine reine Biegebeanspruchung belastet wird, treten an der Stabachse Normalkräfte auf.
Dabei teilt sich das Moment in eine Druckkraft (blaue Pfeile) in der Platte und eine Zugkraft (rote Pfeile) im Stab auf.
Das System befindet sich insgesamt im Gleichgewicht, sodass sich die Normalkräfte aus der Platte und dem Stab gegenseitig aufheben.
