Definición de una viga de costilla:
Con las vigas de costilla se pueden representar vigas de losa (vigas secundarias). En este tipo de barra, las excentricidades y los anchos efectivos de las placas se consideran en el modelo FEM.
Fuerzas normales que aparecen:
Si una viga secundaria se define mediante el tipo de barra viga de costilla, se crea una barra excéntrica que está adyacente al lado inferior del eje de la placa.
Incluso en un sistema apoyado articuladamente, que está sometido a una carga de flexión pura, aparecen fuerzas normales en el eje de la barra.

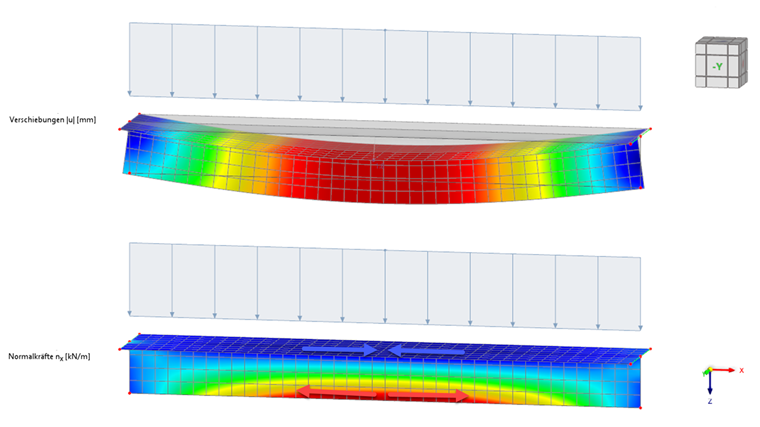

En este caso, el momento se divide en una fuerza compresiva (flechas azules) en la placa y una fuerza de tracción (flechas rojas) en la barra.
El sistema en su conjunto está en equilibrio, de modo que las fuerzas normales de la placa y la barra se anulan entre sí.
