Изменённые нагрузки из-за разницы удельных весов во влажном и насыщенном состоянии, а также с учётом выталкивания могут быть относительно просто учтены как объёмные нагрузки.
Модель для этого можно скачать по следующей ссылке:

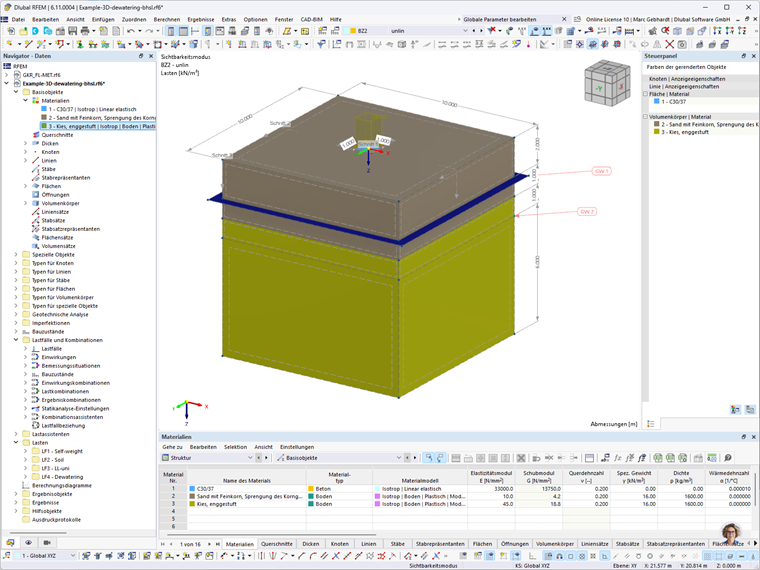

Следующий рисунок показывает модель с учётом уровней грунтовых вод. Исходный уровень грунтовых вод учтён в массиве грунта и отмечен на рисунке как "GW 1". Для учёта пониженного уровня грунтовых вод "GW 2" было выполнено деление объёма.

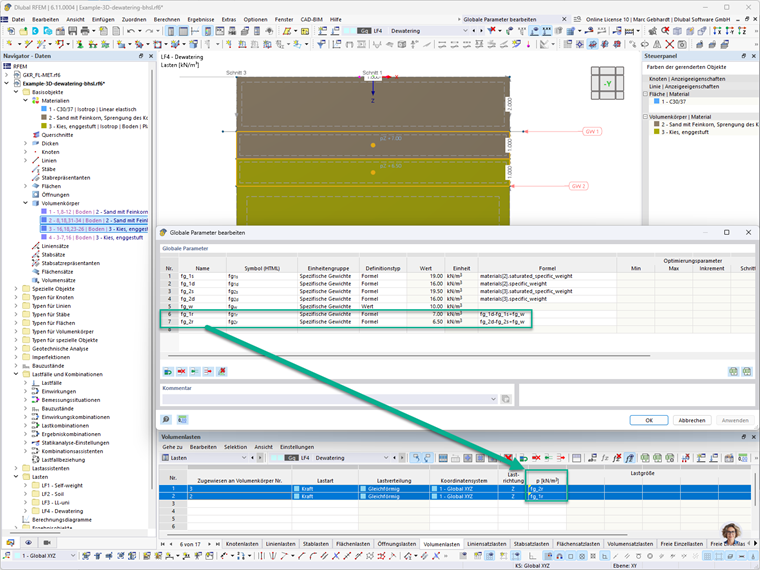

Изменённая нагрузка, возникающая из-за понижения уровня грунтовых вод, была параметризована с помощью глобальных параметров, которые относятся к удельным весам грунтовых материалов, как объёмные нагрузки. Это показано на следующем рисунке.

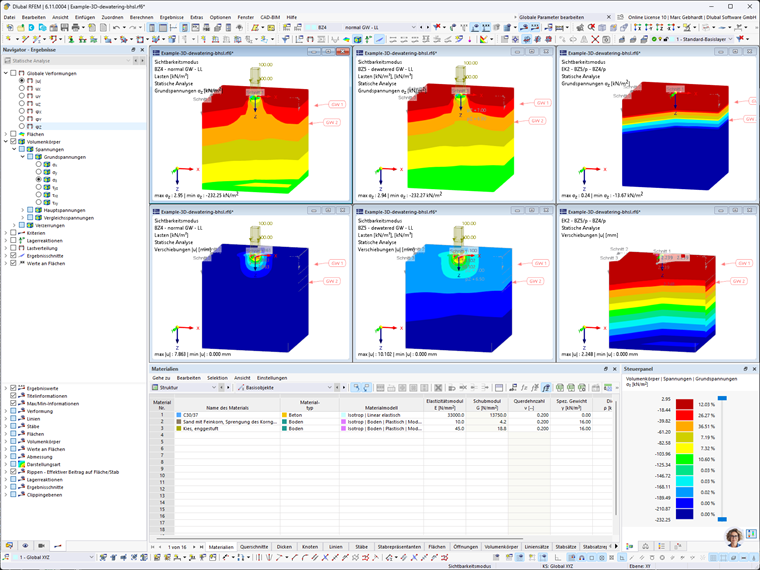

Это приводит к различным напряжённым состояниям и оседанию. Показано это для применённой ниже полезной нагрузки на следующем рисунке. Комбинация результатов (справа на изображении результатов), в которой от результатов рассмотрения полезной нагрузки после понижения уровня грунтовых вод вычитаются результаты применения полезной нагрузки к нормальному уровню грунтовых вод, показывает различия довольно наглядно. Как видно здесь, нормальные напряжения снижаются примерно на 14 кН/м² на нижнем уровне рассмотрения (верхнее правое подразделение). Однако более существенным является увеличенное оседание на 2,2 мм (нижнее правое подразделение).
