As cargas alteradas devido à diferença de densidades no estado úmido e saturado, bem como a consideração da flutuabilidade, podem ser relativamente simples de considerar como cargas de volume.
O modelo para isso pode ser baixado no link a seguir:

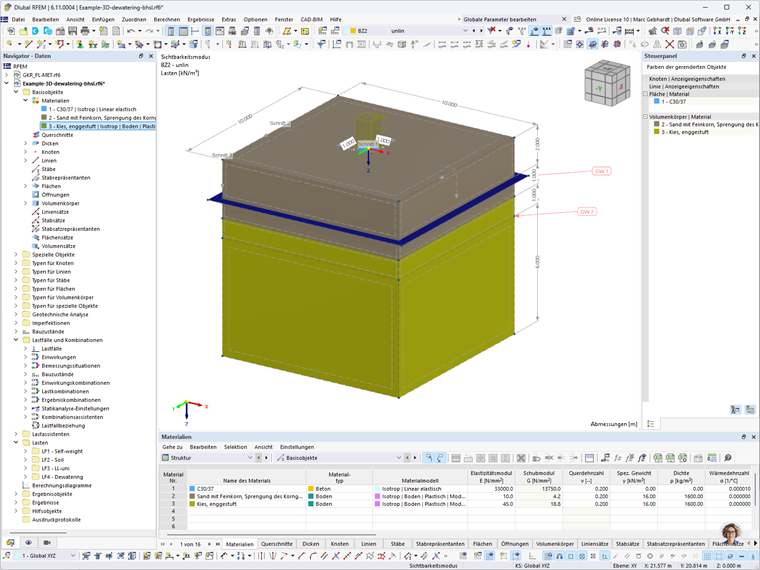

A imagem a seguir mostra o modelo considerando os níveis de água subterrânea. O nível original do lençol freático está considerado na massa de solo e é marcado na imagem como "GW 1". Para considerar o nível reduzido do lençol freático "GW 2", foi realizada uma divisão do volume.

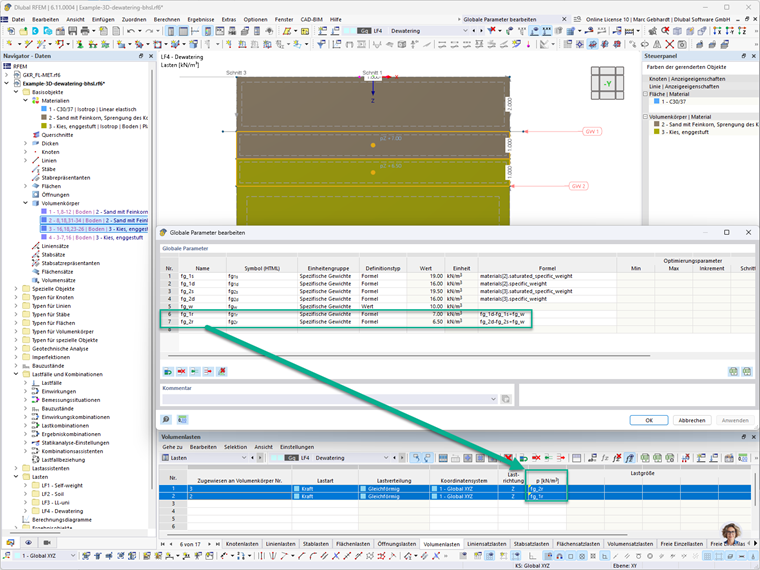

A carga alterada resultante da redução do lençol freático foi parametrizada através de parâmetros globais, referentes às densidades dos materiais do solo, aplicados como cargas de volume. Isso é mostrado na imagem a seguir.

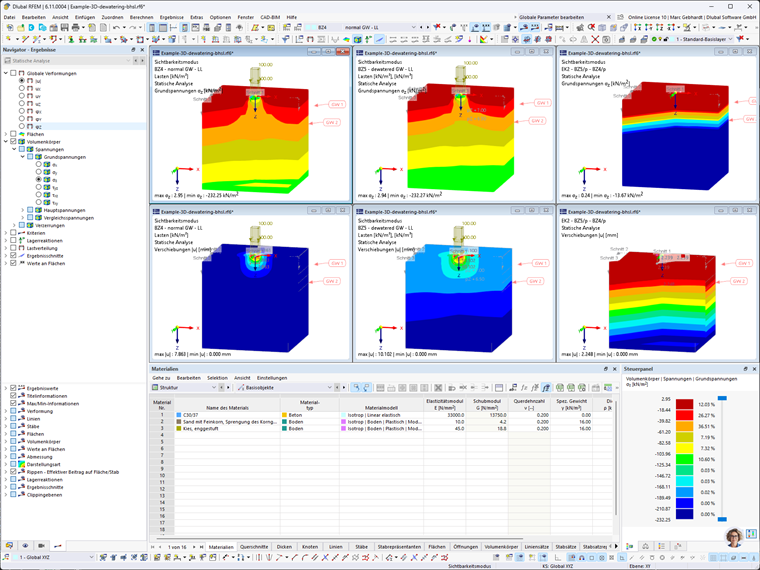

Isso resulta em diferentes estados de tensão e assentamentos. Isso é mostrado para a carga de serviço aplicada a seguir na imagem a seguir. Uma combinação de resultados (à direita na representação dos resultados), onde os resultados da análise da carga de serviço após a redução do lençol freático são subtraídos dos resultados da aplicação da carga de serviço no nível normal do lençol freático, ilustra essas diferenças de forma relativamente clara. Como pode ser visto aqui, as tensões normais são reduzidas em cerca de 14 kN/m² no nível de análise inferior (parte superior direita do subquadro). No entanto, mais relevante é o aumento do assentamento em 2,2 mm (parte inferior direita do subquadro).
