Les charges modifiées résultant de la différence de densités dans l’état humide et saturé ainsi que de la considération de la poussée d’Archimède peuvent être considérées relativement simplement comme charges de solides.
Vous pouvez télécharger le modèle correspondant via ce lien :

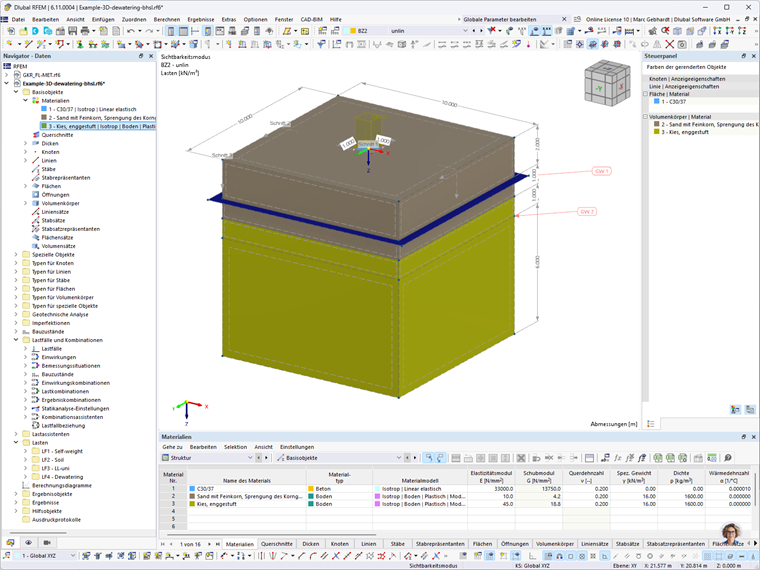

L’image suivante montre le modèle en tenant compte des niveaux de la nappe phréatique. Le niveau original de la nappe phréatique est pris en compte dans le massif de sol et indiqué « GW 1 » sur l’image. Pour prendre en compte le niveau abaissé de la nappe phréatique « GW 2 », les solides ont été divisés.

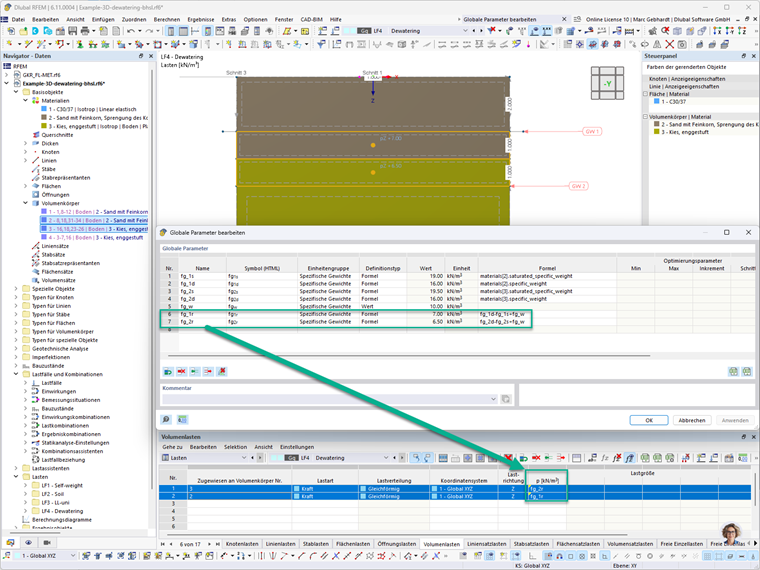

La charge modifiée résultant du rabattement de la nappe phréatique a été paramétrée via des paramètres globaux, qui se réfèrent aux densités des matériaux de sol, appliqués comme charges de solide, voir l’image suivante.

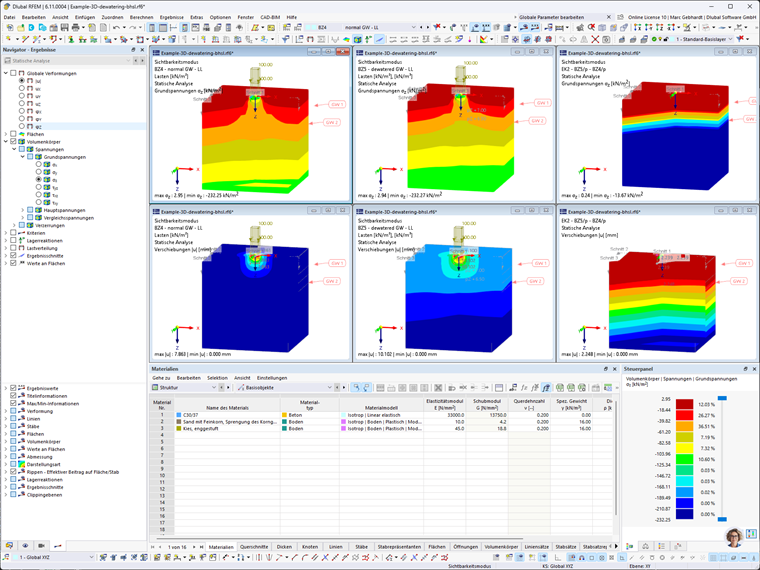

Il en résulte différents états de contrainte et de tassement. L’image suivante le montre pour la charge d’exploitation appliquée par la suite. Une combinaison de résultats (représentation des résultats à droite), dans laquelle les résultats de la considération de la charge d’exploitation après le rabattement de la nappe phréatique sont soustraits des résultats de l’application de la charge d’exploitation au niveau normal de la nappe phréatique, montre les différences de manière relativement claire. Comme vous pouvez le voir, les contraintes normales sont réduites d’environ 14 kN/m² au niveau inférieur de considération (partie supérieure droite de l’image). Cependant le tassement augmenté de 2,2 mm est plus pertinent (partie inférieure droite de l’image).
