Автоматическое создание сочетаний

У воздействий на дорожные мосты, необходимо кроме основных правил сочетаний согласно норме EN 1990 применить также условия сочетаний, установленные нормой EN 1991-2. Для этого программы RFEM и RSTAB содержат в себе функцию автоматического создания сочетаний, которую можно активировать в общих данных при выборе нормы EN 1990 + EN 1991-2. Частные коэффициенты надежности и коэффициенты сочетаний, зависящие от категории воздействия, затем будут заданы автоматически при выборе соответствующего Национального приложения.

Als grundlegende Anforderungen an ein Tragwerk werden in den Grundlagen der Tragwerksplanung eine ausreichende Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit genannt. Потому конструкции должны быть спроектированы таким образом, чтобы особые воздействия, такие как ударное воздействие транспортного средства, не смогли нанести ей ущерб.

Кроме определения значений нагрузок, в расчете деревянных конструкций необходимо учесть особенности сочетаемости нагрузок. В отличие от металлоконструкций, у которых наибольшее нагружение включает в себя все неблагоприятные воздействия на конструкцию, у деревянных конструкций значения прочности зависят от продолжительности нагружения и влажности древесины. Кроме того, особые характеристики нужно учитывать и в расчете на предельное состояние по пригодности к эксплуатации. Какое влияние это оказывает на расчет деревянных конструкций и как выполнить расчет в программах RSTAB и RFEM поясняется в данной статье.

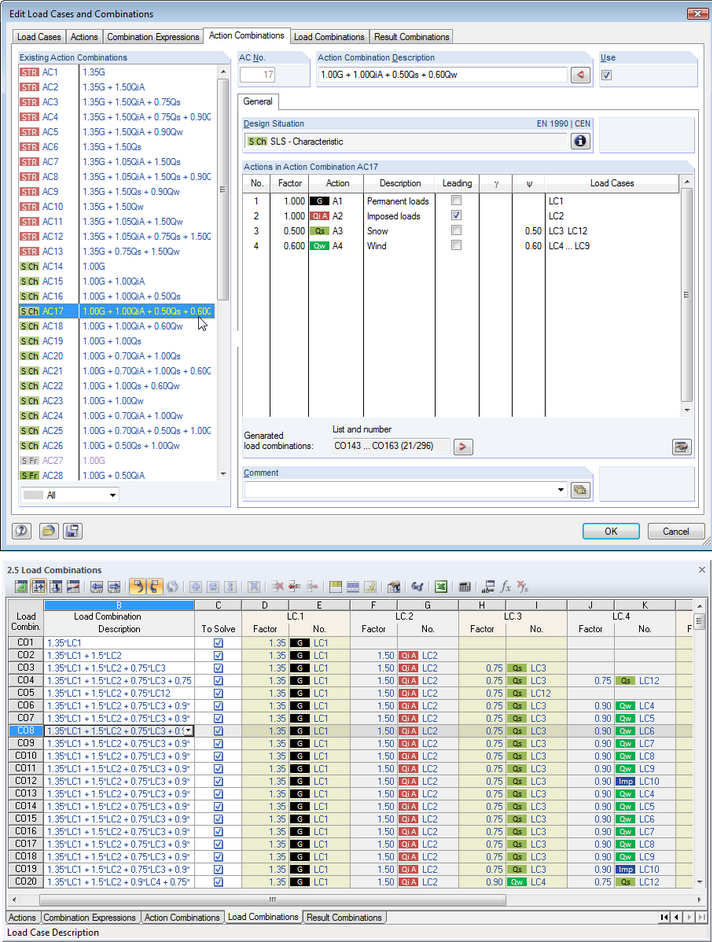

В основных свойствах модели можно выбрать норму, по которой будет производиться расчёт, а также опцию автоматического создания сочетаний. Для расчётов доступны следующие нормы:

• EN 1990:2002
• EN 1990 + EN 1995:2004 (древесина)
• EN 1990 + EN 1991-2; Автодорожные мосты
• EN 1990 + EN 1991-3; Краны
• EN 1990 + EN 1997
• по DIN 1055-100:2001-03
• DIN 1055-100 + DIN 1052:2004-08 (древесина)
• DIN 1055-100 + DIN 18008 (стекло)
• DIN 1052 (упрощенное) (древесина)
• DIN 18800:1990
• ASCE 7‑10
• ASCE 7-10 NDS (дерево)
• ACI 318-14
• IBC 2015
• CAN/CSA S 16.1-94:1994
• NBCC: 2005
• NBR 8681
• IS 800:2007
• SIA 260:2003
• SIA 260 + SIA 265:2003 (древесина)
• BS 5950-1:2000
• GB 50009-2012
• CTE DB-SE

Для европейских норм EN также доступны следующие национальные приложения:

• DIN EN 1990/NA:2009-05 (Германия)
• NBN EN 1990 - ANB: 2005 (Бельгия)
• BDS EN 1990:2003/NA:2008 (Болгария)
• DK EN 1990/NA:2007-07 (Дания)
• SFS EN 1990/NA:2005 (Финляндия)
• NF EN 1990/NA:2005/12 (Франция)
• ELOT EN 1990:2009 (Греция)
• UNI EN 1990/NA:2007-07 (Италия)
• IS EN 1990:2002 + NA:2010 (Ирландия)
• LVS EN 1990:2003/NA:2010 (Латвия)
• LST EN 1990/NA:2010-11 (Литва)
• LU EN 1990/NA:2011-09 (Люксембург)
• MS EN 1990:2010 (Малайзия)
• NEN EN 1990/NA:2006 (Нидерланды)
• NS EN 1990/NA:2008 (Норвегия)
• ÖNORM EN 1990:2007-02 (Австрия)
• NP EN 1990:2009 (Португалия)
• PN EN 1990/NA:2004 (Польша)
• SR EN 1990/NA:2006-10 (Руныния)
• SIST EN 1990: 2004/A1:2005 (Словения)
• SS EN 1990:2008 (Сингапур)
• SS EN 1990/BFS 2010:28 (Швеция)
• STN EN 1990/NA:2009-08 (Словакия)
• UNE EN 1990 2003 (Испания)
• CSN EN 1990/NA:2004-03 (Чехия)
• BS EN 1990/NA:2004-12 (Великобритания)
• TKP EN 1990/NA:2011 ( Беларусь )
• CYS EN 1990:2002 (Кипр)

Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
