Criação automática de combinações

Além das regras básicas de combinação da norma EN 1990, existem outras condições de combinação para ações em pontes rodoviárias especificadas na norma EN 1991-2 que devem ser tidas em consideração. O RFEM e o RSTAB fornecem combinações automáticas que podem ser ativadas nos Dados Gerais ao selecionar a norma EN 1990 + EN 1991-2. Os coeficientes parciais de segurança e os coeficientes de combinação em função da categoria de ação são predefinidos ao selecionar o respetivo anexo nacional.

Als grundlegende Anforderungen an ein Tragwerk werden in den Grundlagen der Tragwerksplanung eine ausreichende Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit genannt. As estruturas devem ser dimensionadas de tal forma que não ocorram danos devido a eventos tais como o impacto de um veículo.

Além de determinar as cargas, existem algumas particularidades relativas à combinação de cargas no dimensionamento de madeira que devem ser consideradas. Ao contrário das estruturas em aço, onde o maior carregamento resulta de todas as ações desfavoráveis, na construção em madeira, os valores da resistência dependem da duração do carregamento e da humidade da madeira. Também devem ser consideradas características especiais para o dimensionamento do estado limite de utilização. O artigo seguinte discute-se os efeitos no dimensionamento de elementos de madeira e como isso é possível com o RSTAB e o RFEM.

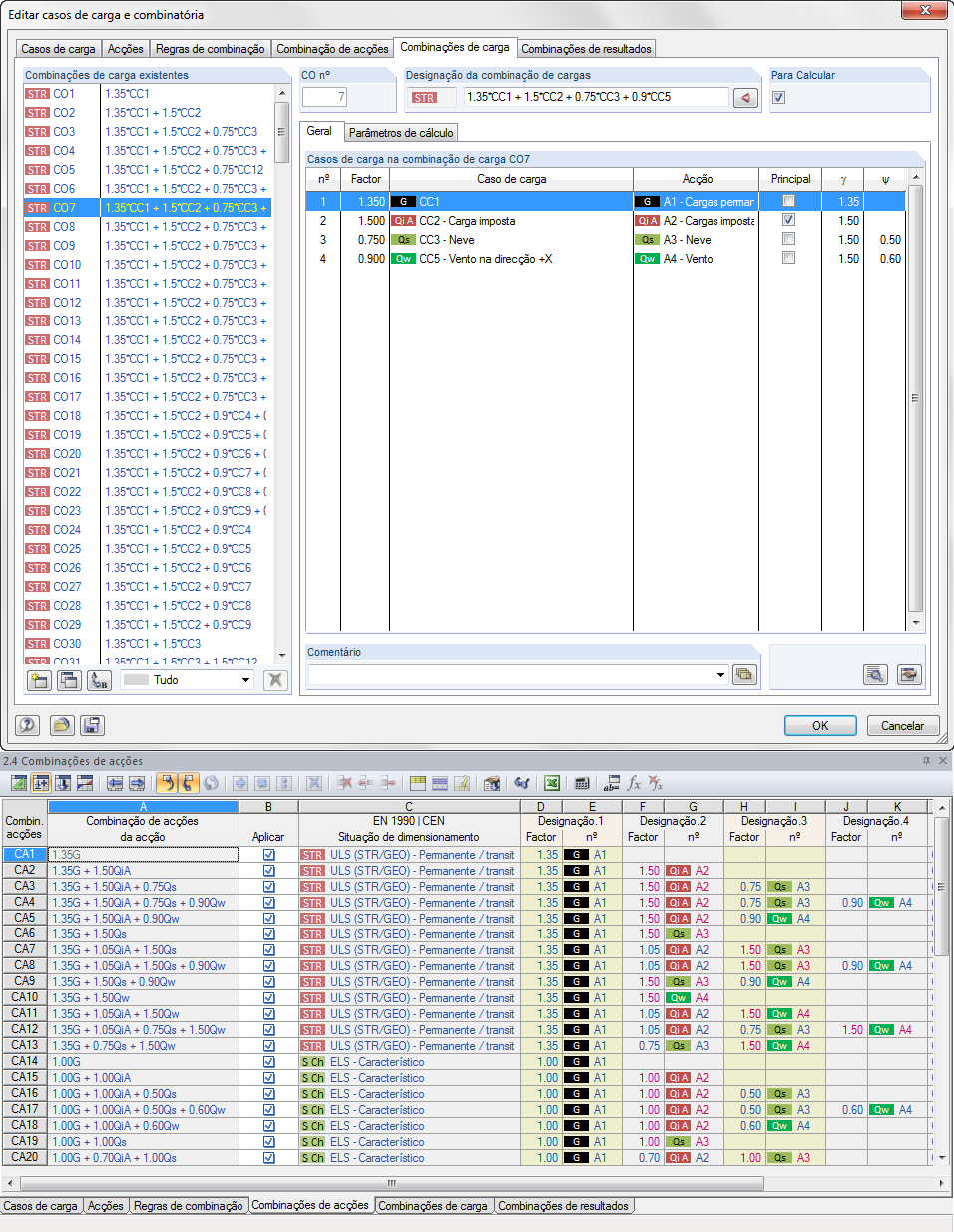

Nos dados gerais do modelo, o utilizador pode escolher entre uma grande variedade de normas e pode também decidir se as combinações devem ser criadas automaticamente. As seguintes normas estão à sua disposição:

• EN 1990:2002
• EN 1990 + EN 1995:2004 (madeira)
• EN 1990 + EN 1991‑2; Pontes rodoviárias
• EN 1990 + EN 1991-3; Gruas
• EN 1990 + EN 1997
• segundo a DIN 1055-100:2001-03
• DIN 1055-100 + DIN 1052:2004-08 (madeira)
• DIN 1055-100 + DIN 18008 (vidro)
• DIN 1052 (simplificado) (madeira)
• DIN 18800:1990
• ASCE 7‑10
• ASCE 7-10 NDS (madeira)
• ACI 318-14
• IBC 2015
• CAN/CSA S 16.1-94:1994
• NBCC: 2005
• NBR 8681
• IS 800:2007
• SIA 260:2003
• SIA 260 + SIA 265:2003 (madeira)
• BS 5950-1:2000
• GB 50009-2012
• CTE DB-SE

Para a norma europeia EN, dispõe dos seguintes anexos nacionais:

• NBN EN 1990/ANB:2011-03 (Bélgica)
• NBN EN 1990 - ANB: 2005 (Bélgica)
• BDS EN 1990:2003/NA:2008 (Bulgária)
• DK EN 1990/NA:2007-01 (Dinamarca)
• SFS EN 1990/NA:2005 (Finlândia)
• SFS EN 1990/NA:2005/12 (Finlândia)
• ELOT EN 1990:2009 (Grécia)
• NS EN 1990/NA:2007-01 (Noruega)
• IS EN 1990:2002 + NA:2010 (Irlanda)
• LVS EN 1990:2003/NA:2010 (Letónia)
• LST EN 1990/NA:2010-11 (Lituânia)
• LU EN 1990/NA:2011-09 (Luxemburgo)
• MS EN 1990:2010 (Malásia)
• NEN EN 1990/NA:2006 (Países Baixos)
• BS EN 1990/NA:2000 (Noruega)
• ÖNORM EN 1990:2007-02 (Áustria)
• NP EN 1990:2009 (Portugal)
• PN EN 1990/NA:2004 (Polónia)
• SR EN 1990/NA:2006-10 (Roménia)
• SIST EN 1990: 2004/A1:2005 (Eslovénia)
• SS EN 1990:2008 (Singapura)
• SS EN 1990/BFS 2010:28 (Suécia)
• STN EN 1990/NA:2009-08 (Eslováquia)
• UNE EN 1990 2003 (Espanha)
• UNI EN 1990/NA:2004-02 (Itália)
• BS EN 1990/NA:2004-12 (Reino Unido)
• TKP EN 1990/NA:2011 (Bielorrússia)
• CYS EN 1990:2002 (Chipre)

Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.

No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
